Verificador brilhante térmico ISO5658 ASTM 1317 da propagação da chama do OMI

Teste de propagação da chama por radiação térmica da OMI ISO5658 ASTM 1317

Introdução:

Teste de propagação da chama radiante térmica SFT IMOÉ utilizado para as características de combustão dos materiais de construção, dos materiais de comboios de alta velocidade e dos materiais de navios.

Teste de propagação da chama radiante térmica SFT IMOMedir a velocidade de propagação da chama, o calor de ignição e a libertação total de calor em função da distância e da FCE (fluxo crítico de radiação térmica).

Este método de ensaio é utilizado para avaliar as características de combustão dos objetos de ensaio instalados verticalmente em conformidade com a norma ISO 5658-2 e as Resoluções da OMI.653.

O objeto de ensaio é exposto à área de dissipação de calor adequada dada pelo tipo de combustão de gás do dissipador de calor e, em seguida, quando ocorre a combustão,o valor do sinal é medido em mV com um termocouple calibrado.

Além disso, é registado também o tempo de ignição e o tempo de queima da chama do objeto de ensaio, em função da distância do objeto de ensaio, e a velocidade de propagação da chama.
Outros elementos de ensaio incluem o calor de ignição (MJ/m2), o calor de combustão contínua (MJ/m2), o fluxo crítico de radiação térmica (kW/m2), o calor médio de combustão contínua e a dissipação total de calor (kW).

Parâmetros:

Características:

1.Teste de propagação da chama radiante térmica SFT IMOÉ constituído por quatro componentes principais: um conjunto de suportes para placas radiantes e um conjunto de suportes para amostras.e o queimador piloto formam a estrutura necessária;
2O painel radiante fornece uma superfície radiante com um tamanho de cerca de 480 mm X 280 mm, e uma tela de malha de arame é fornecida na frente da superfície radiante para aumentar o brilho;
3. Utilize um ventilador para fornecer a fonte de ar para o painel radiante, e use um conversor de frequência para ajustar;
4. Adotar um controlador de fluxo de massa de propano para ajustar a fonte de gás, cooperar com o misturador Venturi para misturar com o ar e fornecer a fonte de gás de combustão necessária pelo painel radiante;
5. Forneceu uma placa de calibração multi-buraco e um medidor de fluxo de calor deslizante trilha em movimento, que pode detectar se o fluxo de radiação de calor atende aos requisitos padrão;
6. O sensor de fluxo de radiação térmica refrigerado a água é utilizado para medir a curva de fluxo de radiação térmica dos painéis radiantes;
7Dispositivo de circulação portátil de refrigeração de água, que pode retirar o calor da superfície do medidor de fluxo de calor;
8O queimador de tubo de cerâmica pode agir directamente sobre a superfície da amostra de ensaio com uma chama aberta;
9. Adoptando o método de regulação do caudalímetro do rotor, que pode fornecer o queimador de tubos de cerâmica com gás de combustão misturado;
10O controlador de fluxo de massa pode facilmente medir o calor do metano através da medição do fluxo de calor crítico;
11De acordo com as normas de ensaio da OMI, podem ser fornecidos dispositivos de termocouple para medir parâmetros relacionados, tais como a taxa de liberação de calor;
12O queimador de calibração de metano e o controlador de fluxo de massa de metano podem fornecer 1 kW e 3 kW de temperatura de chama;
13. Durante o ensaio, a câmara pode observar e salvar o estado de medição no programa;
14O equipamento de ensaio das propriedades de propagação da chama está equipado com um espelho de observação ajustável por ângulo, a taxa de propagação da chama pode ser observada através do espelho de vidro e do raspador da amostra durante o ensaio,e pode ser registado automaticamente pelo interruptor do pé;
15O controlo do processo de ensaio é efectuado através de um computador e de um software de ensaio padrão.

Normas de referência:

ISO 5658-2: Ensaios de reação ao fogo Propagação da chama - Parte 2 Propagação lateral em produtos de construção em configuração vertical;

Resolução A. 653 ((16) da OMI: Recomendação relativa aos procedimentos de ensaio de ignição para a inflamabilidade dos materiais de acabamento das paredes, dos tectos e do convés;

ASTM E1317: Método de ensaio padrão para a inflamabilidade dos acabamentos de superfície marinha;

ASTM E1321:Método de ensaio padrão para determinar as propriedades de ignição e propagação da chama do material;

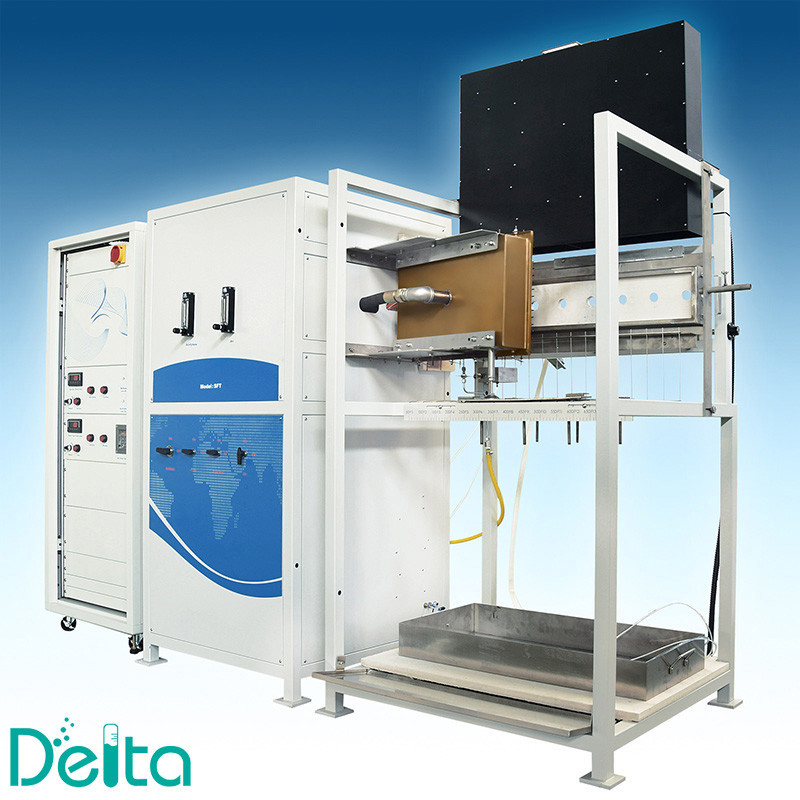

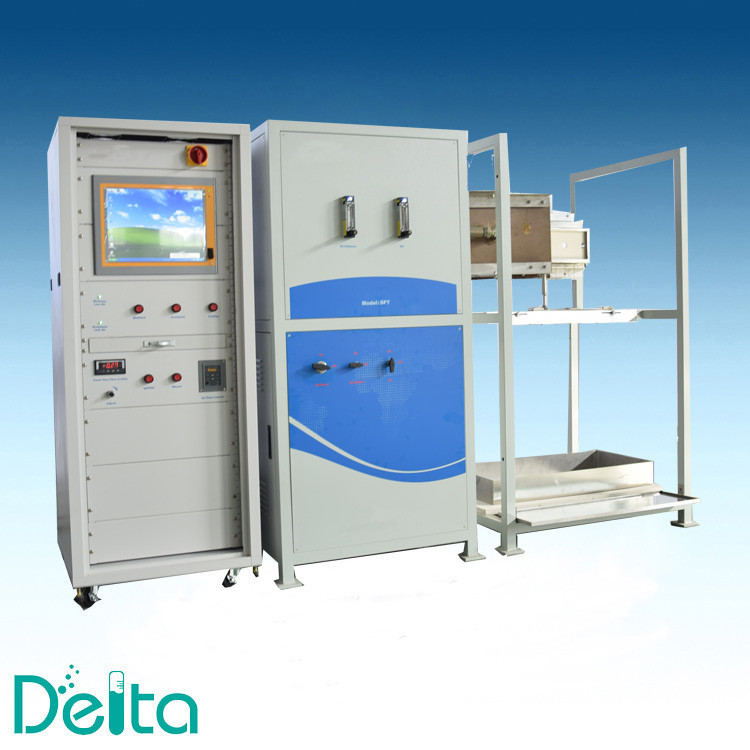

Medidas do Teste de Propagação de Chama Radiante Térmica da SFT IMOFotos reais:
