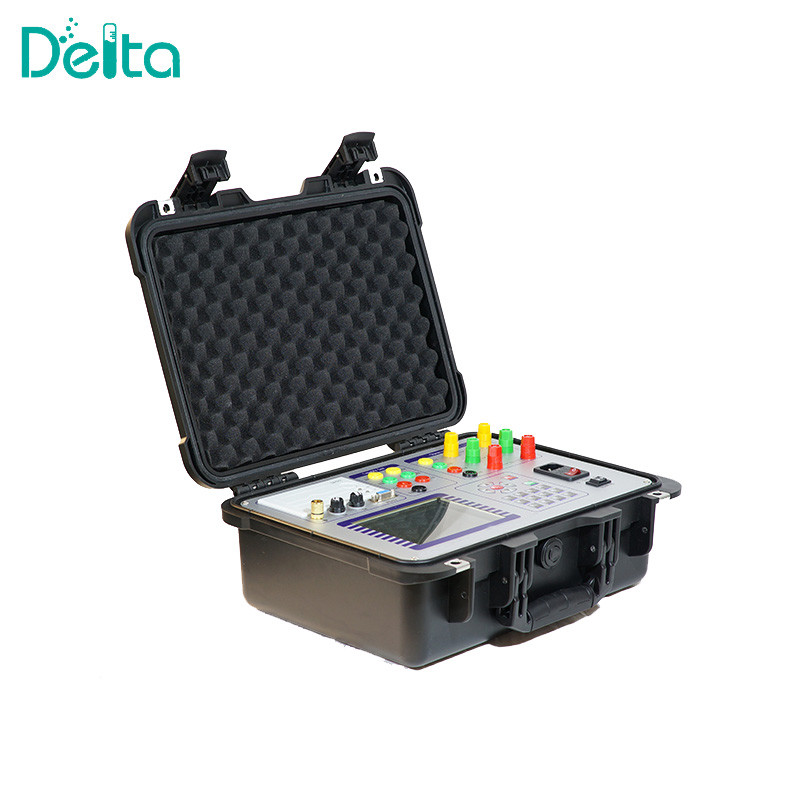

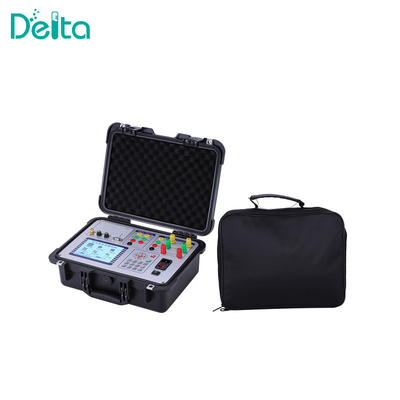

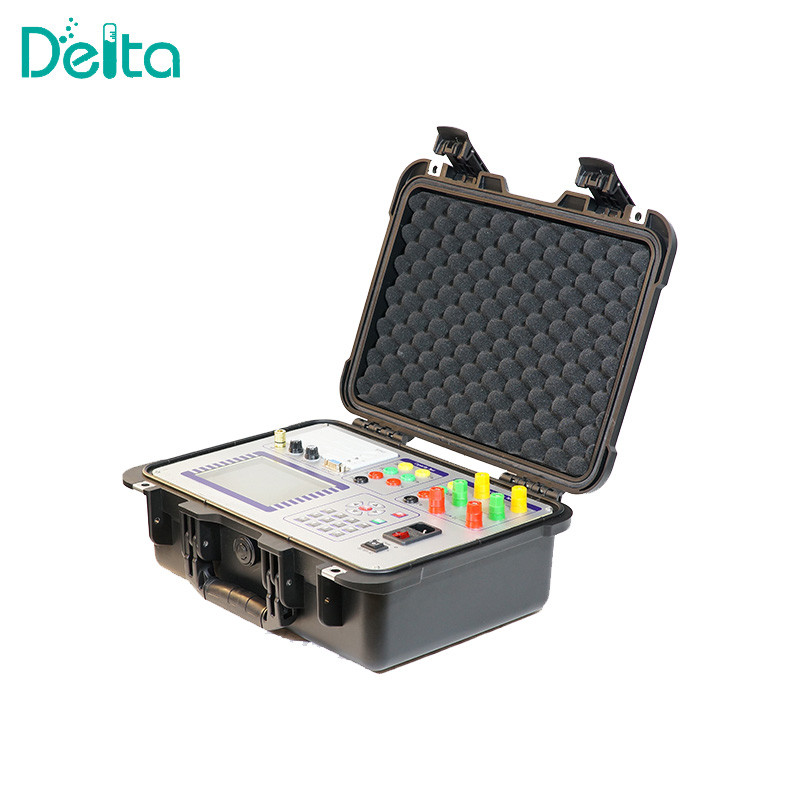

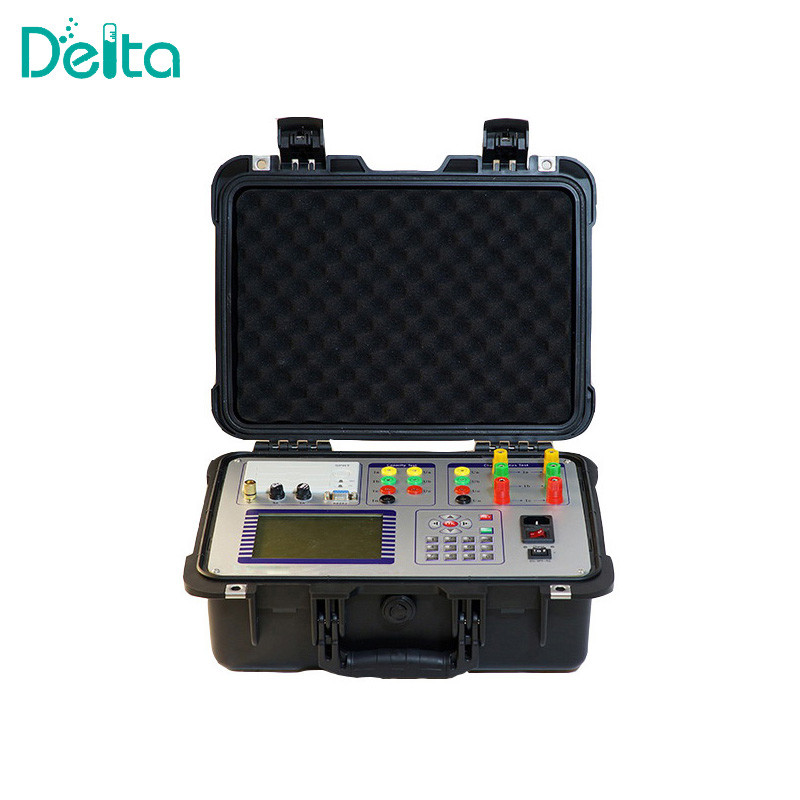

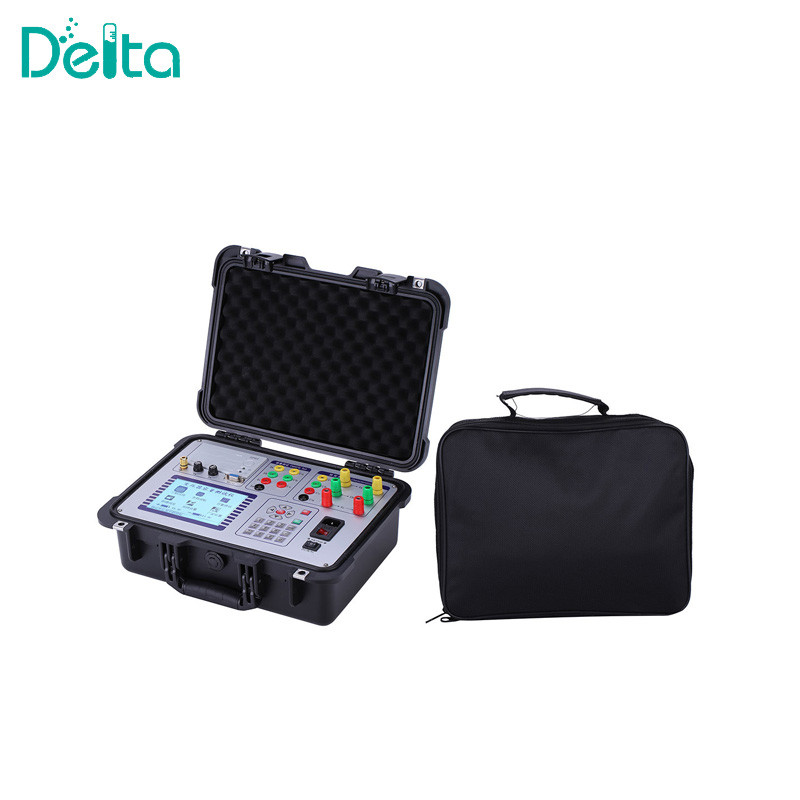

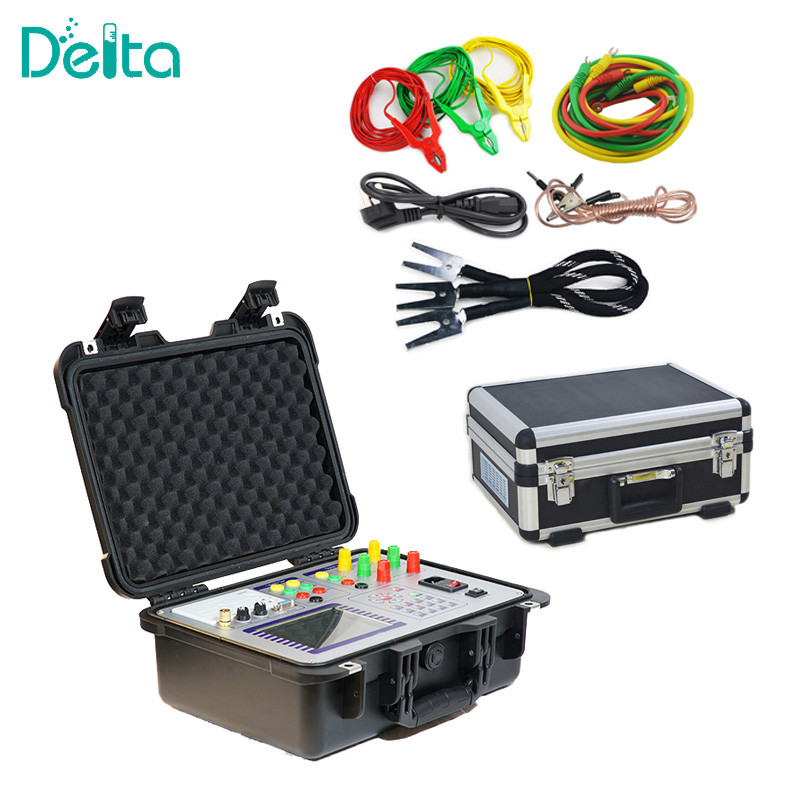

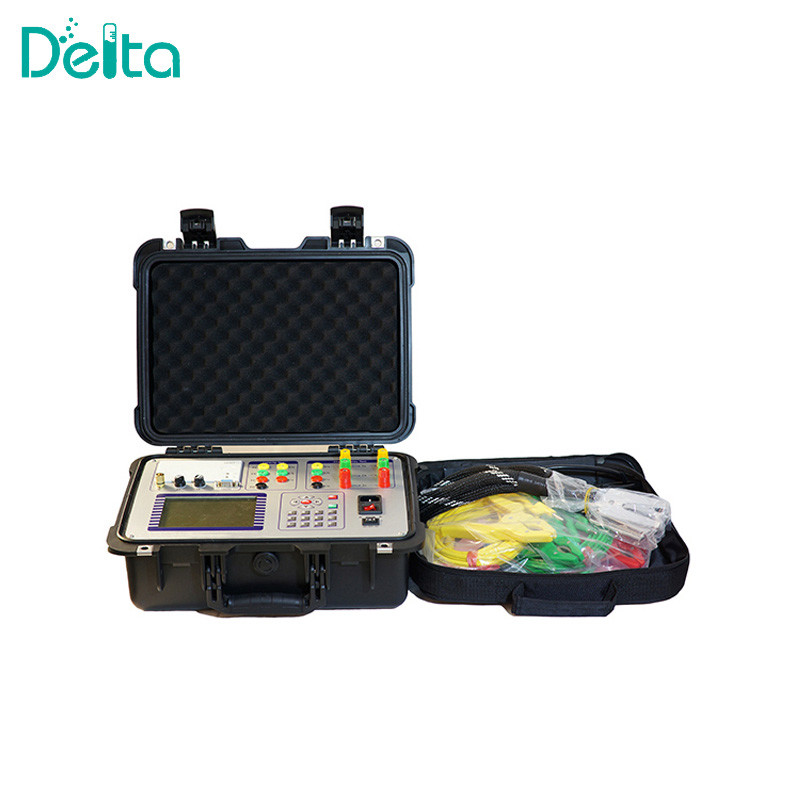

Transformador de potência KFZ Teste de corrente, capacidade e perda de carga

Teste de capacidade, carga e não perda de carga do transformador de potência KFZ-I

Introdução:

• Os transformadores de potência constituem um equipamento eléctrico importante e o seu funcionamento seguro e fiável é extremamente importante para os sistemas de energia.
• Após o impacto de uma corrente de curto-circuito, o ensaio de deformação do enrolamento do transformador é muito importante.
• Para curto-circuitar o lado de enrolamento de baixa tensão do transformador e aplicar uma baixa tensão da frequência de funcionamento (50 Hz ou 60 Hz normalmente) ao lado de enrolamento de alta tensão do transformador,O método de impedância de curto-circuito mede a impedância de curto-circuito da frequência de funcionamento.
• O resultado do ensaio é essencialmente o componente de reatância de vazamento, determinado pela geometria do enrolamento.
• A alteração da estrutura de enrolamento do transformador causará alterações na reatância de vazamento do transformador, resultando em alterações numéricas da impedância de curto-circuito do transformador.
• Teste de corrente, capacidade e perda de carga do transformador de potência KFZSegue as normas nacionais da indústria energética DLT 1093-2008, e pode ser utilizada para a IEC60076-5-2006.
• Teste de corrente, capacidade e perda de carga do transformador de potência KFZPode também ser utilizado para teste de impedância AC do rotor do gerador, carga do transformador e teste sem perda de carga.

Especificações:

• Utilizando seis canais de chip AD de 16 bits;

• Com um ecrã LCD sensível ao toque de 7 polegadas, cujo brilho pode ser ajustado;

• Com uma impressora térmica, a espessura da impressão pode ser ajustada;

• Poderia armazenar cinquenta grupos de dados SCI e trinta grupos de dados GAI, que poderiam ser lidos na tela atual ou carregados no PC;

• Com software de PC usando o qual poderíamos carregar dados, testar, analisar dados, imprimir dados, ou criar um documento do Word;

• Utilização do USB2.0 para ligação ao dispositivo;

• Dimensão do testador: 49*31*25cm;

• Peso: 8,0 kg;

• Potência: AC220V±10%, (50 ou 60) Hz;
