TDT Tester de capacidade e factor de dissipação do material isolante

Introdução:

• Teste de capacitância e de factor de dissipação TDTé um instrumento de alta precisão, que pode ser aplicado para medir tangente de perda elétrica e capacitância de todos os tipos de equipamentos elétricos de alta tensão em usinas de energia, subestações, laboratórios, etc..
• Teste de capacitância e de factor de dissipação TDTÉ constituída por uma ponte de ensaio de perda dielétrica, uma fonte de alimentação de frequência variável, um transformador step-up e um condensador padrão de alta estabilidade SF6, é uma estrutura integrada;
• Teste de capacitância e de factor de dissipação TDTPode também fornecer uma fonte de alta tensão para ensaios.
• A frequência pode ser alterada para 50Hz, 47,5Hz52,5Hz, 45Hz55Hz, 60Hz, 57,5Hz62,5Hz, 55Hz65Hz; assim, pode evitar interferências da frequência de potência;

Características:

Exibição LCD grande

Equipado com uma tela LCD full touch de ponta, interface super touch, cada processo é muito claro, o operador não precisa de treinamento profissional adicional pode ser usado.É um equipamento inteligente ideal para medir perdas dielétricas.

Dados de armazenamento de massa

O instrumento está equipado com um chip de calendário e memória de grande capacidade, os resultados do teste podem ser armazenados, você pode rever os resultados a qualquer momento e pode imprimi-los.

Métodos de ensaio múltiplos

O instrumento tem alta pressão, alta tensão, padrão, método de ligação positiva e método de ligação inversa, método de autoexcitação e outros métodos opcionais;Alta tensão em condições normais de alta tensão (superiores a 10 kV) perda dielétrica.

Passo de ensaio CVT no local

O instrumento pode também testar a perda e a capacitância dielétricas C1, C2 do CVT (transformador de tensão do condensador) totalmente selado, para obter o ensaio simultâneo C1, C2.O instrumento também pode testar a relação CVT e diferença de ângulo de tensão.

Do não desmontar o CVT de medição de chumbo de alta tensão

O instrumento pode medir com precisão a perda dielétrica e a capacitância do CVT sem desmontar o cabo de alta tensão do CVT.

Método do escudo inverso CVT para a medição do C0

O instrumento pode ser utilizado para medir a perda dielétrica e o valor de capacitância de C0 na extremidade superior do CVT.

sinal de amostragem de alta velocidade

O inversor e o circuito de amostragem do instrumento são todos controlados digitalmente e a tensão de saída é ajustável continuamente.

Segurança de protecção múltipla

O instrumento tem muitas medidas de proteção, tais como flutuação da tensão de entrada, curto-circuito de saída, sobre tensão, sobre corrente e temperatura.O instrumento também tem a função de detecção de aterragem para garantir que nenhum equipamento de aterragem não é permitido aumentar.

Parâmetros:

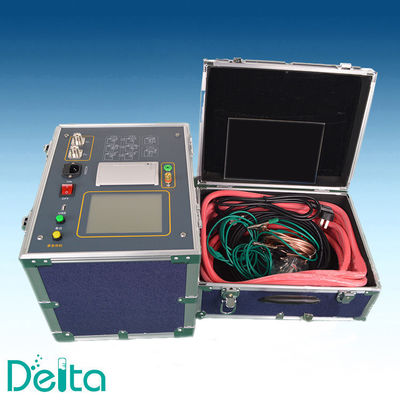

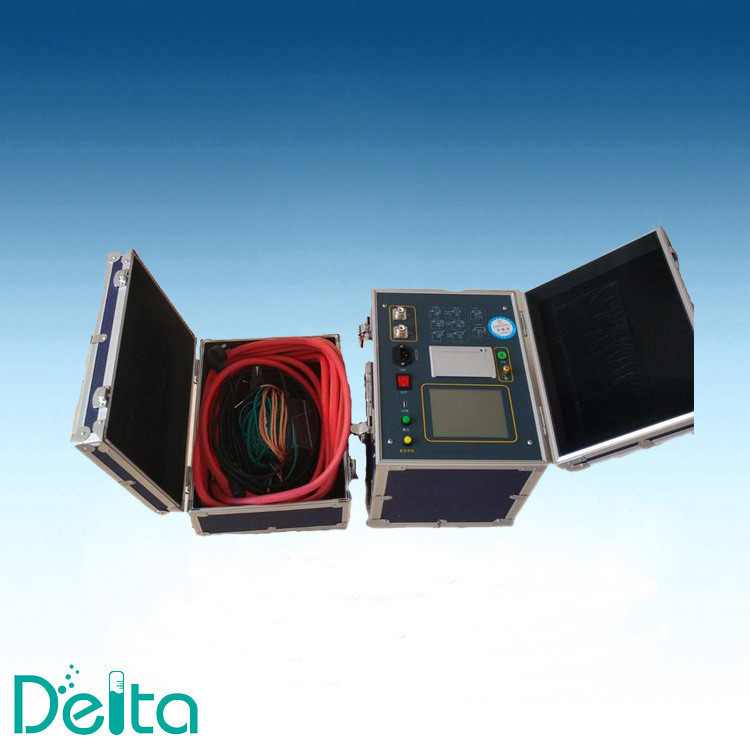

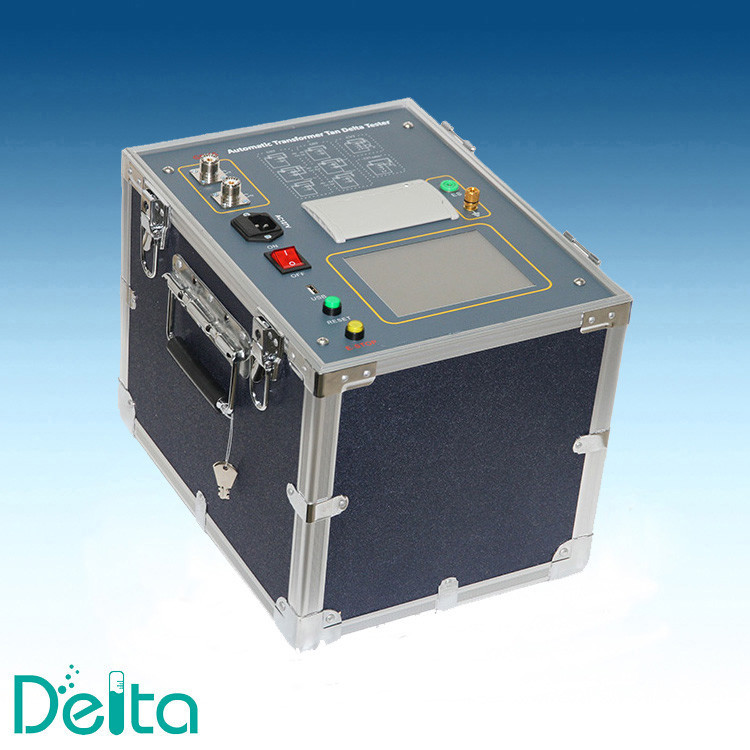

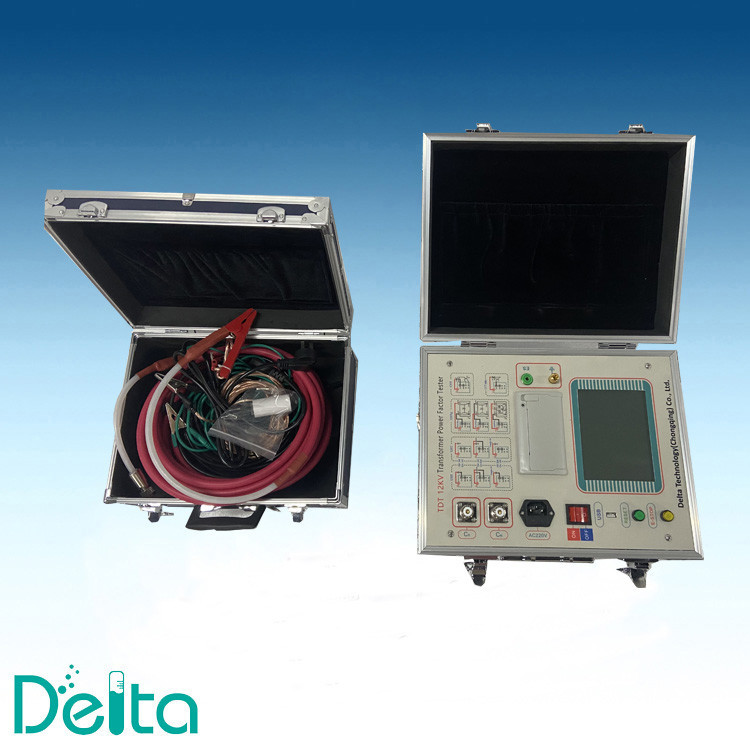

A imagem real:
