Verificador do transformador atual de CPT-III AC220V 500va 45kv

  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
Lugar de origem China
Marca Delta
Certificação ISO9001
Número do modelo CPT-III
Quantidade de ordem mínima 1 verificador ajustado do relé
Preço USD1.0
Detalhes da embalagem Verificador do transformador atual de CPT-III embalado no caso do folheado
Tempo de entrega 10-20 dias
Termos de pagamento T/T, Western Union
Habilidade da fonte 1000 conjuntos por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do item Verificador do transformador atual de CPT-III AC220V 500va 45kv Características Verificador do transformador atual de AC220V 500va 45kv
Descrição Verificador do transformador atual de CPT-III 220V 500va 45kv Tensão do ponto do joelho 40kv
Máximo Teste Tensão 180V Tamanho 485mm×356mm×183mm
Peso <15kg> fonte de alimentação ± 10% de AC220V, 50Hz/60Hz
Garantia Um ano Serviço O serviço do OEM está disponível
Deixe um recado
Descrição de produto

CPT-III Equipamento de ensaio de transformadores de corrente de potência de 220V a 500kv

Introdução:

CPT-III Teste do transformador de corrente É utilizado para medir todos os tipos de transformadores de corrente e de voltagem.

CPT-III Teste do transformador de corrente Pode calcular os erros de relação e os erros de ângulo de fase do transformador de corrente e do transformador de tensão com carga nominal e carga de funcionamento num único ensaio.

CPT-III Teste do transformador de correntePode avaliar automaticamente os resultados dos ensaios de acordo com a norma seleccionada para determinar se o transformador está qualificado.

Aplicação:

Ensaios para transformador de corrente:

  1. Curva de excitação e ensaio dos parâmetros
  2. Ensaio de relação de voltas
  3. Ensaio de erro de proporção e de fase
  4. Verificação da marca de polaridade
  5. Medição da resistência ao enrolamento
  6. Medição da carga do circuito secundário
  7. Ensaio de curva de linha de erro para proteção CT
  8. Ensaio dos parâmetros da TC transitória
  9. TC adivinha placa de identificação
  10. Medição da curva de circuito de histerese de saturação





Ensaios para transformador de tensão:

  1. Ensaio de relação de voltas
  2. Ensaio de erro de razão e erro de ângulo de fase
  3. Teste de polaridade
  4. Ensaio de carga secundária
  5. Ensaio de resistência ao enrolamento



Aplicações do analisador CTPT:

  • Verificação da placa de identificação CT
  • Parâmetros CT verificação da carga de trabalho
  • Análise dos parâmetros transitórios da TC
  • Calibração do rácio CT e erro de fase

  • Teste de rotina PT



Parâmetros:

1 Normas de ensaio IEC60044-1, IEC60044-6, GB1208, GB16847, C57.13
2 Fornecimento de energia AC220V ± 10%, 50 Hz/60 Hz ± 10%
3 Potência de saída 0.1~180V (CA)
4 Corrente de saída 0.001~5A ((RMS)
5 Potência de saída 300VA
6 Medição da tensão máxima do joelho 45kv
7 Faixa de medição de corrente 0~10A (variação automática da faixa de 0,1/0,4/2/10A)
8 Erro de medição de corrente < ± 0,1%+0,01%FS
9 Intervalo de medição da tensão 0~200 V (variação automática da faixa de 1V/10V/70V/200V)
10 Erro de medição da tensão < ± 0,1%+0,01%FS
11 Intervalo de medição da taxa de rotação

1 ~ 35000;

1~2000 erros < 0,05%;

Erro de 2000 a 5000> 0,1%;

Erro de 5000 a 35000 < 0,2%
12 Medição de fase Erro: ± 2 min, resolução:0.01min
13 Medição da resistência da bobina

Faixa: 0~8kΩ ((mudança automática de faixa em 2 ohm /20 ohm /80 ohm/800 ohm/8ohm)

Erro < 0,2%RDG+0,02%FS

Resolução máxima: 0,1 mΩ
14 Medição da temperatura -50~100 graus Celsius, erro<3 graus Celsius
15 CT Carga secundária

Faixa 0-160 ohms (mudança automática de faixa em 2 ohms/ 20 ohms/ 80 ohms/160 ohms)

Erro < 0,2%RDG+0,02%FS

Resolução máxima 0,001 ohm
16 PT Carga secundária

Intervalo de 0 a 80 ohms (mudança automática de intervalo em 800 ohms / 8 ohms / 80 ohms)

Erro < 0,2%RDG+0,02%FS

Resolução máxima: 0,1 ohm
17 Medição do rácio PT

Faixa: 1 ~ 35000,

Erro de 1 a 5000 < 0,2%

Erro de 5000 a 35000 < 0,5%
18 Grupos de dados salvos > 1000 grupos
19 Condições de trabalho Temperatura:-10°C-50°C, umidade:≤90%
20 Tamanho 485 mm × 356 mm × 183 mm
21 Peso < 15 kg

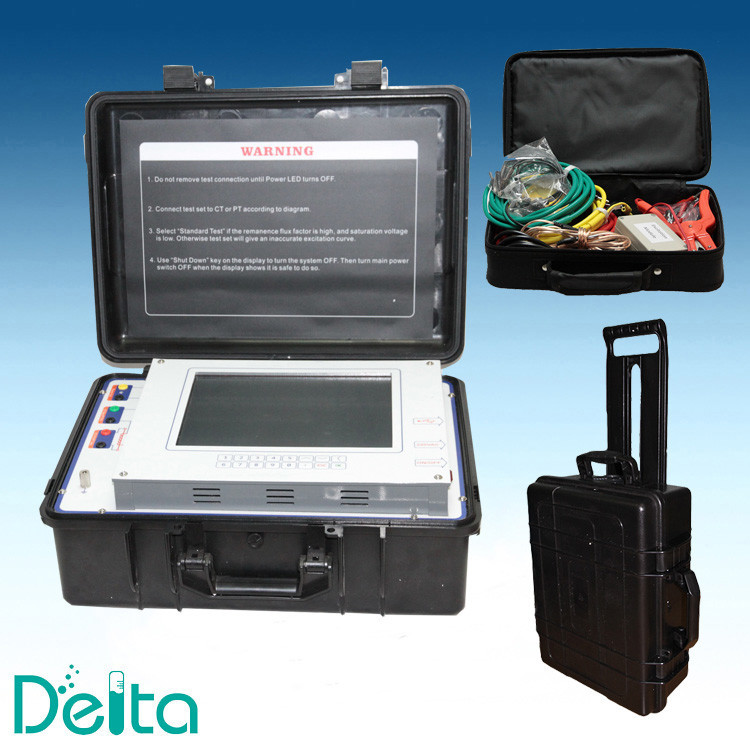

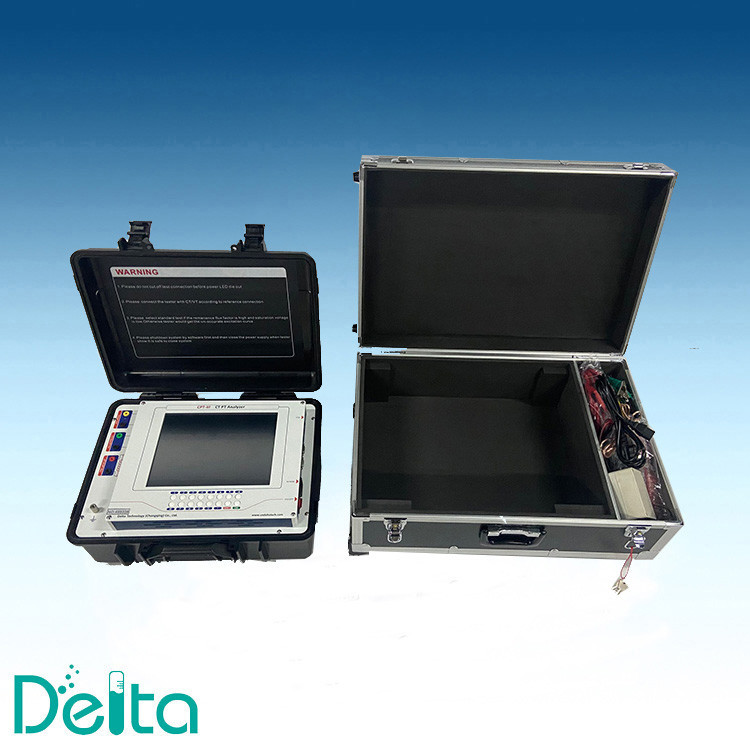

CPT-III Teste de transformador de corrente Imagem real:

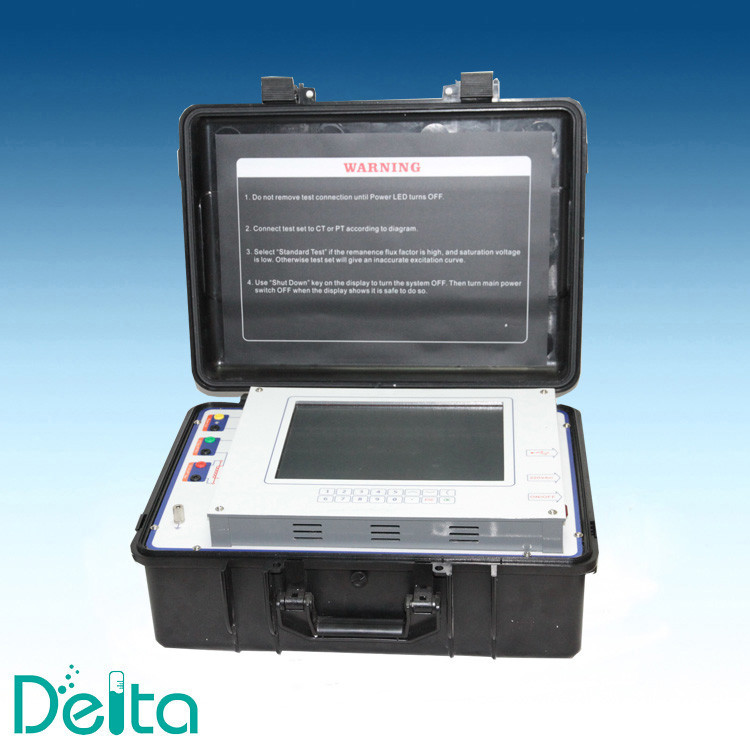

Verificador do transformador atual de CPT-III AC220V 500va 45kv 0

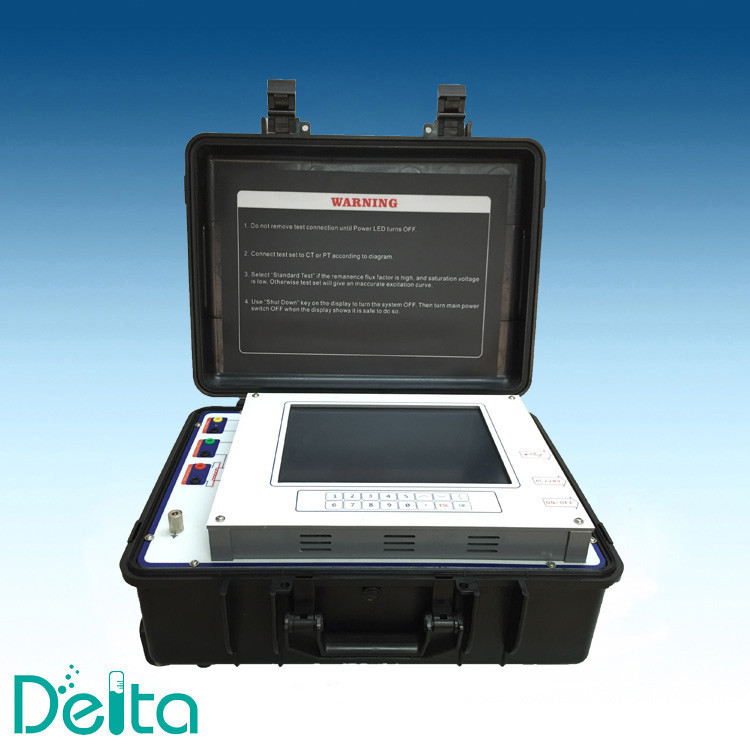

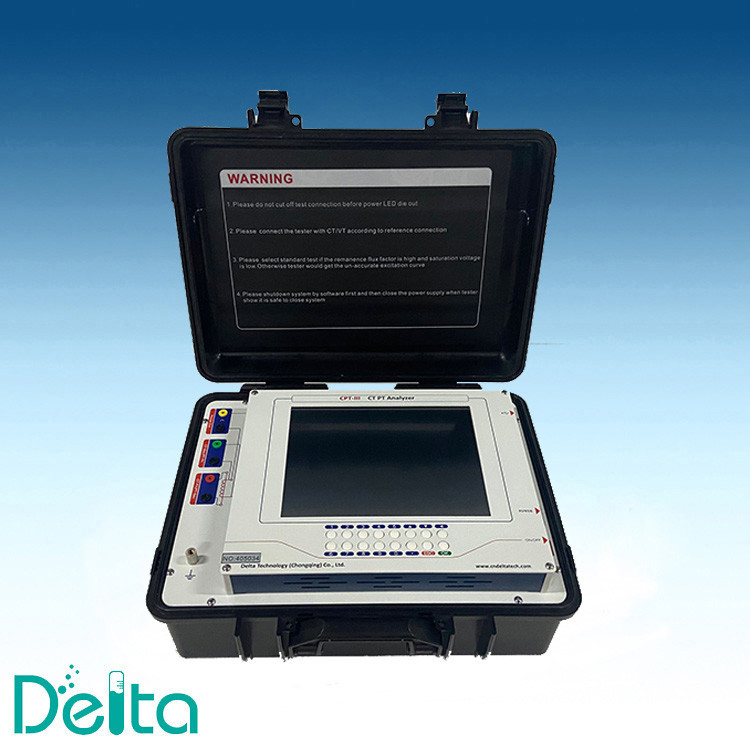

Verificador do transformador atual de CPT-III AC220V 500va 45kv 1Verificador do transformador atual de CPT-III AC220V 500va 45kv 2
