Teste de relevo de proteção de seis fases multifuncional Teste de injecção de corrente secundária

Introdução:

1. Teste de injecção de corrente secundária RPT-PC6com tensão padrão de 6 fases e saída de corrente de 6 fases, tensão 125V/fase, corrente 30A/fase, 6 fases em paralelo até 180A.
2. Com o Microcomputador Processador de Sinais Digital, não só pode testar os relés e protetores tradicionais, mas também pode testar os relés de microcomputadores modernos,especialmente para o ensaio de equipamento de proteção diferencial e de transferência de transformadores.
3. Interface operacional clássica do Windows XP, resolução de 8,4 polegadas de 800 * 600 TFT display a cores verdadeiras.
4. Equipado com teclado industrial ultra-finos e mouse óptico, completar uma variedade de operações usando teclado ou mouse o mesmo que um PC comum.
5. A placa de controle principal é arquitetura DSP + FPGA, saída DAC de 16 bits, gera onda senoidal de alta densidade 2000 pontos cada círculo para onda fundamental,que melhoram muito a qualidade da onda e a precisão do instrumento de ensaio.
6. Usando um amplificador linear de alta fidelidade, tanto para garantir a precisão de uma corrente baixa, como para garantir a estabilidade da corrente alta.
7. Conectar USB diretamente com PC, sem qualquer cabo adaptador, fácil de usar.
8. Os computadores portáteis e as máquinas industriais utilizam o mesmo software, sem necessidade de reaprender os métodos de funcionamento.
9. Com uma fonte de tensão auxiliar de CC separada, a tensão de saída 110V ((1A), 220V ((0,6A) fornece relés ou dispositivos de proteção que requerem energia de CC.
10. O software com função de auto-calibração, que evita calibrar a precisão ajustando os relés após a abertura da caixa, melhora muito a estabilidade da precisão.

Parâmetros:

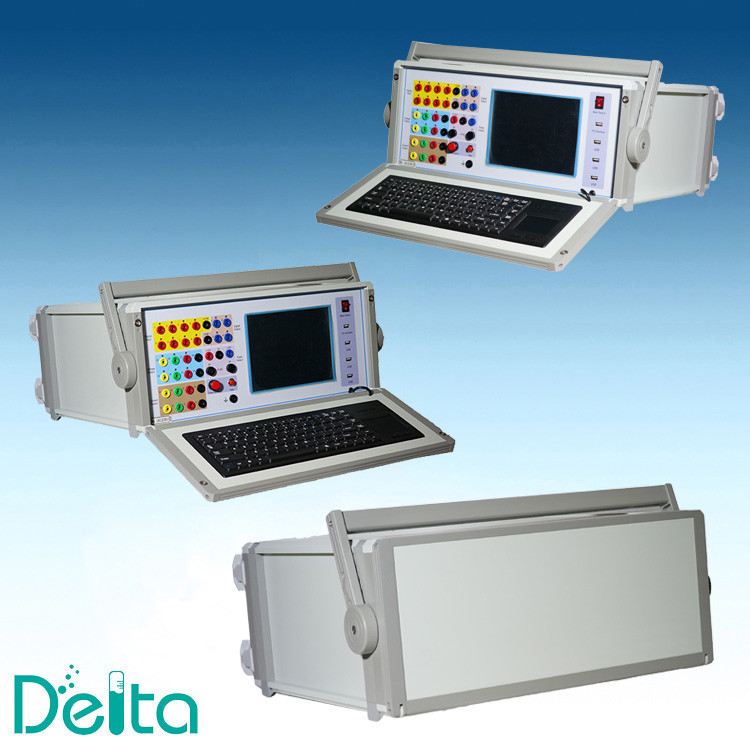

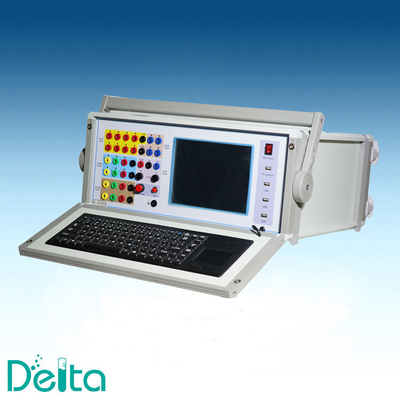

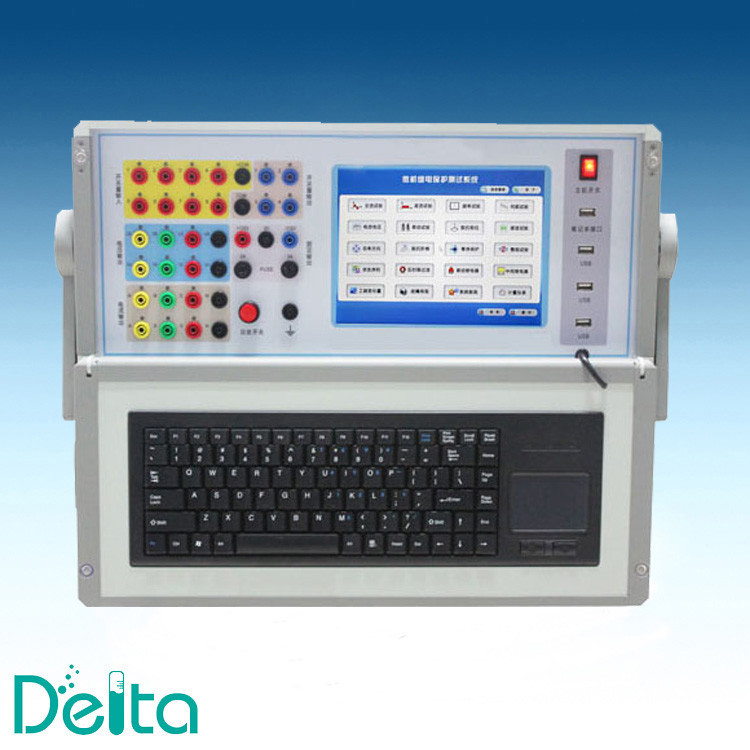

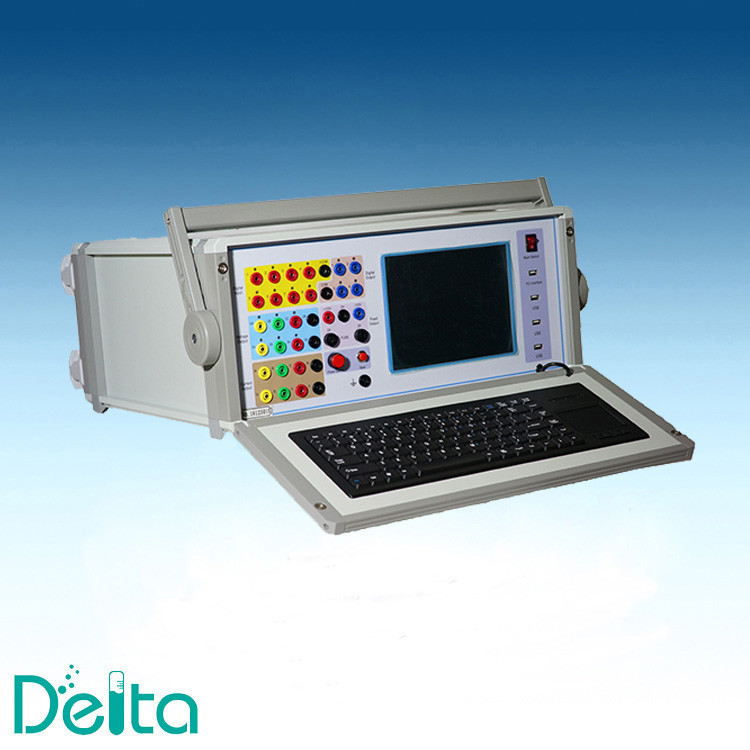

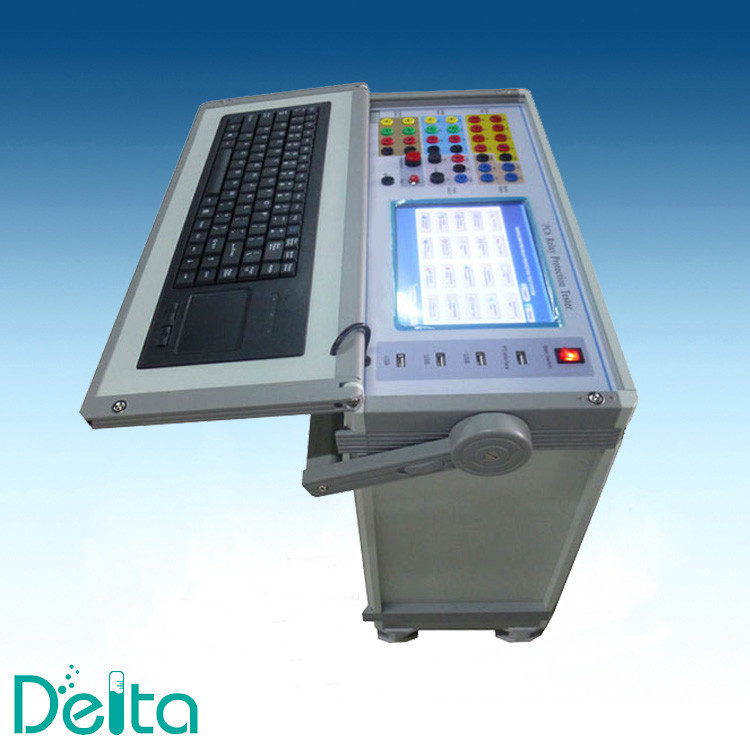

Teste de injecção de corrente secundária RPT-PC6 A imagem real:
