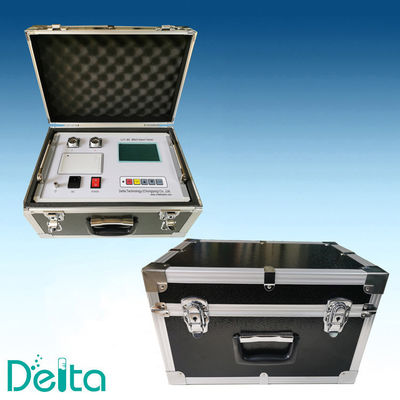

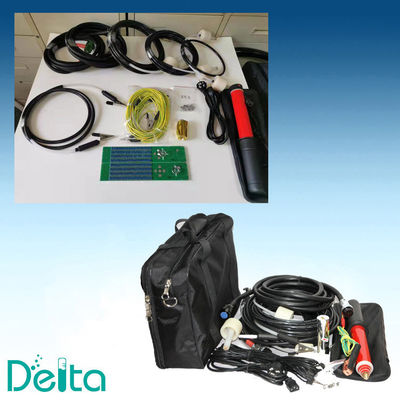

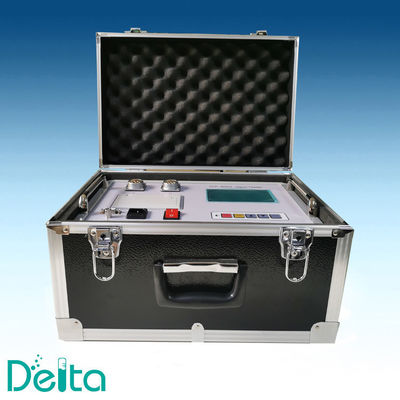

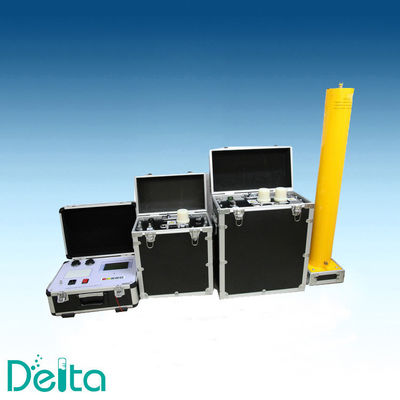

Sistema de diagnóstico de ensaios de cabos Vlf para ensaios de cabos de tensão média

Introdução:

Sistema de diagnóstico de ensaios de cabos VLF para ensaios de cabos de tensão médiaÉ concebido e fabricado para equipamentos elétricos de frequência muito baixa, resistir a ensaios de tensão.

Teste de tensão de freqüência muito baixaÉ essencialmente uma alternativa do teste de tensão de resistência de frequência de potência. É muito menor, mais leve e portátil do que o teste de tensão de resistência de frequência de potência.1Hz ultra-baixa frequência resistir teste de tensão pode substituir a frequência de potência resistir teste de tensão.

Sistema de diagnóstico de ensaios de cabos VLF para ensaios de cabos de tensão médiaPode ser aplicado a máquinas de energia térmica de 10 kV, 35 kV, 300 MW, transformadores de potência de 10 kV, 35 kV e outros equipamentos elétricos.

Características:

• Voltagem de saída máxima: consultar o quadro seguinte;

• Frequência de saída: 0,1 Hz, 0,05 Hz, 0,02 Hz;

• Precisão de medição: 2,5%;

• Erros dos picos de tensão positiva e negativa <2.5%RDG+0,3%FS;

• Deformação da forma da onda de tensão:(3)%;

• Erro de medição da resistência ao isolamento: < 2,5%;

• Erro de medição da corrente de fuga: < 2,5%;

• Fornecimento de energia:AC220V ± 10%, 50 Hz/60 Hz;

• Temperatura do ambiente: 0~50°C;

• Humidade: ≤ 85%RH;

Parâmetros:

Teste de tensão de freqüência muito baixa
