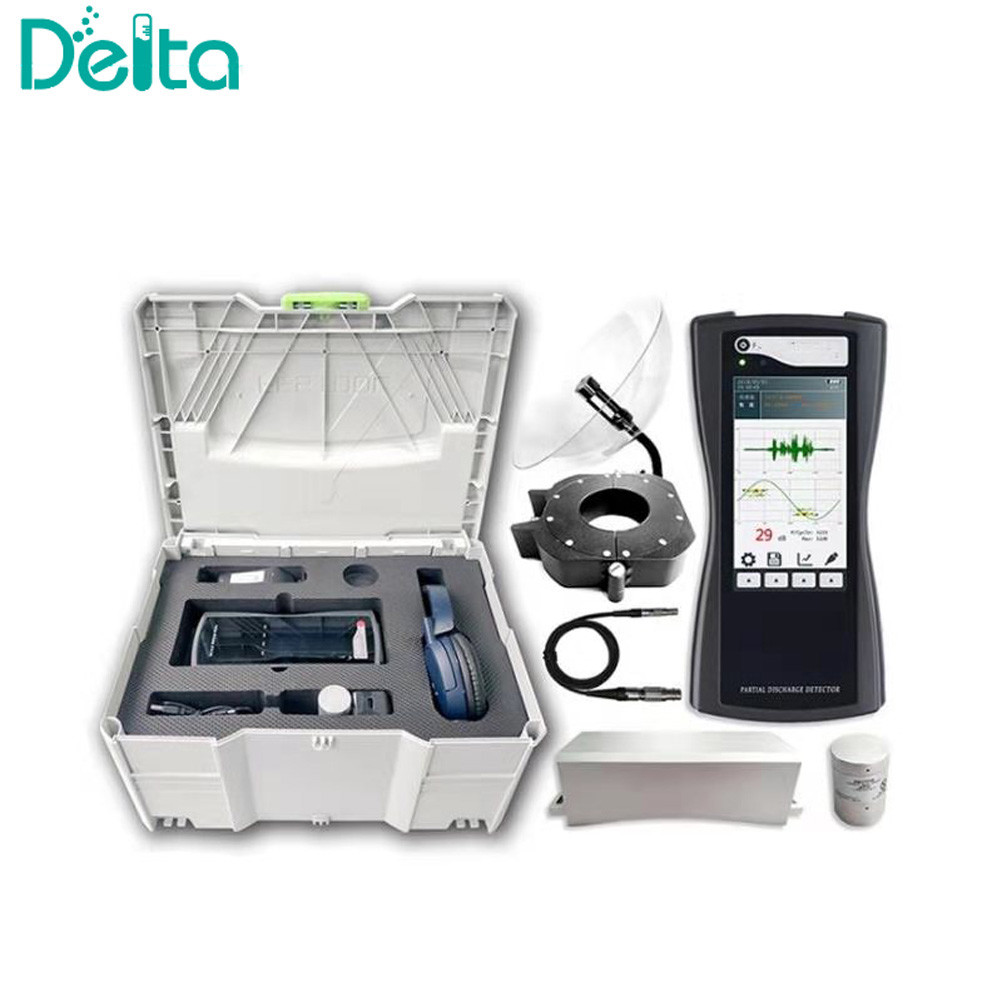

JF-2004 Detector de descarga parcial de transformador portátil

JF-2004 Detector de descarga parcial de transformador portátil

Introdução:

• Aplicação: métodos de detecção não intrusivos para detectar e localizar defeitos de descarga parcial em equipamentos elétricos de alta tensão.
• Princípio de funcionamento: método de ultra-alta frequência (UHF), método ultrasónico (UA) e método de ondas eléctricas terrestres (TEV).
• Faixa de frequência de detecção: UHF é 3001500 (MHz), ultra-sônico é 20200 (KHz).
• Faixa de medição: UHF é de -80-20dBm, e ultra-sônico é de 090dB.
• Sensibilidade: mínimo 10 pC (dependendo da distância entre o sensor e a fonte de descarga).

Sensor:

Detector de descarga parcial JF-2004Tem um sensor ultra-sônico incorporado, um sensor de duas em uma para ondas geo-elétricas e ultra-sônicos;

1. Sensor UHF: 300 ‰ 2000 (MHz), com características de recepção direcional;
2. Sensor de ultra-som: 20 ¢200 kHz;
3. A onda eléctrica terrestre (TEV): 10 ~ 70 MHz;

Função de software:

1. Detecção contínua de sinais de ondas eléctricas de ultra-alta frequência, terrestres e ultrassônicos para determinar se há descarga parcial;

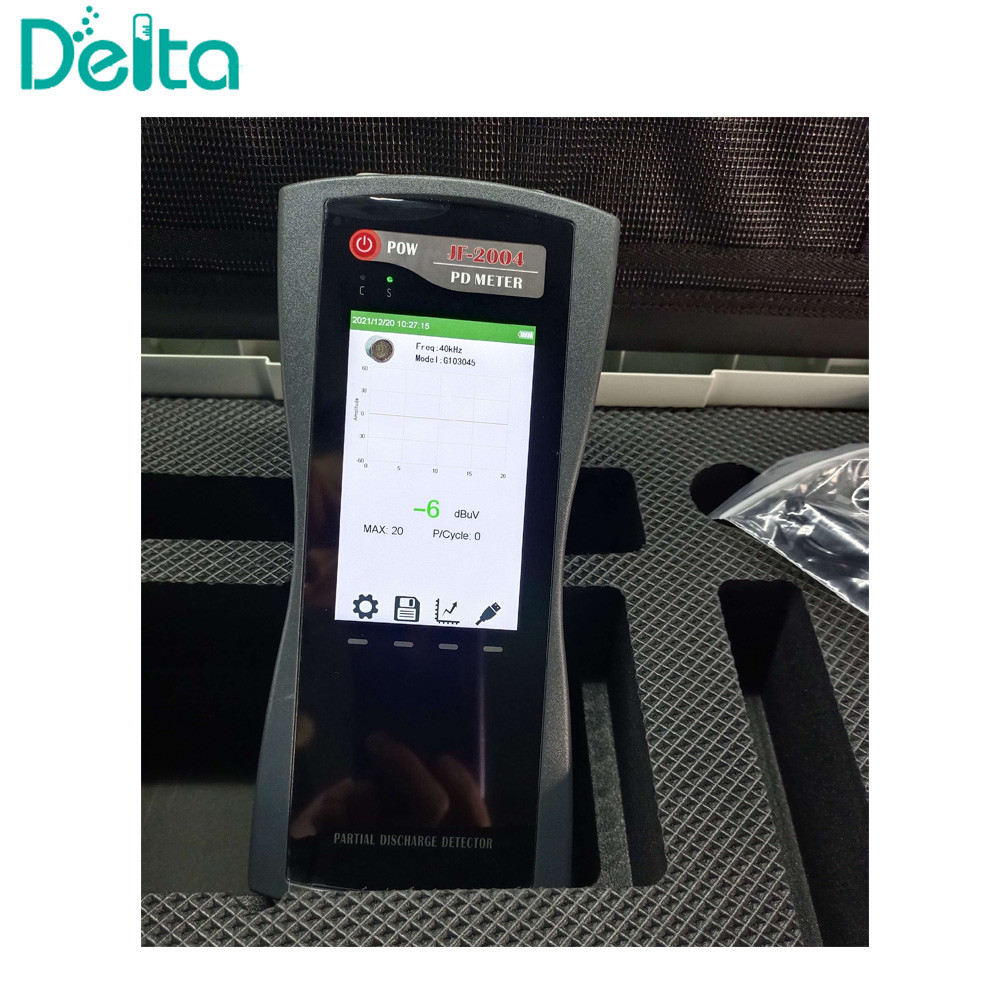

2. Display em tempo real da tendência de mudança do sinal medido, que pode fazer um julgamento mais intuitivo sobre o desenvolvimento do sinal de descarga parcial;
3. Ter função de armazenamento de dados.

Outros parâmetros:
