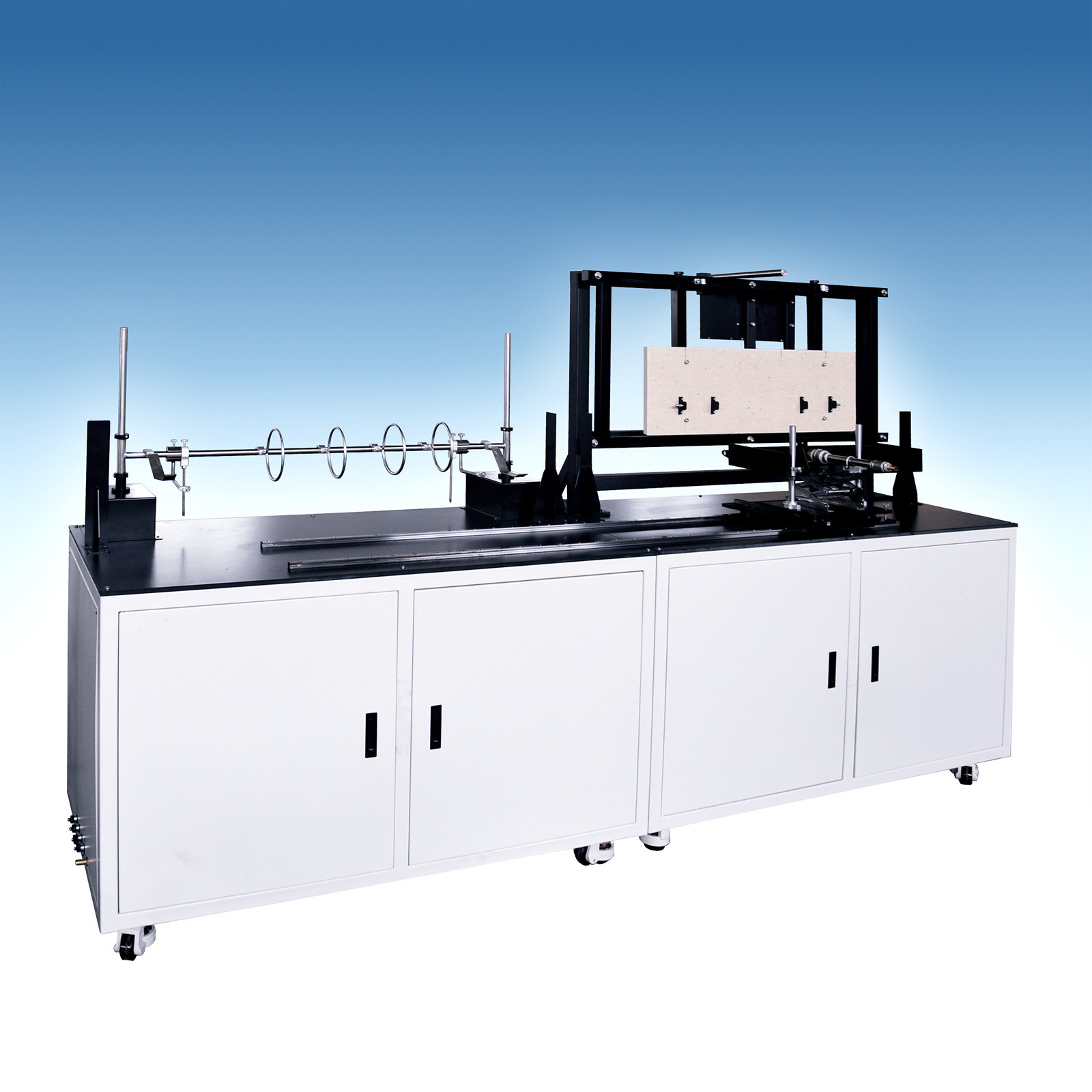

IEC 60331 Equipamento de ensaio de resistência ao fogo de cabos elétricos -- Modelo CFRT

Introdução:

CFRT IEC60331 Electric Cable Fire Resistance Testing Equipment is used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C- Não.

Normas de referência:

• IEC 60331 Ensaio para cabos elétricos em condições de integridade do circuito;
• IEC 60331 Parte 11 Fogo isolado a uma temperatura de chama de pelo menos 750 ̊C;
• IEC 60331 Parte 21 Cabos de tensão nominal até 0,6/1 kV inclusive;
• IEC 60331 Parte 12 Incêndio com choque a uma temperatura de chama de pelo menos 830 ̊C;
• IEC 60331 Parte 31 Incêndio com choque Cabos de tensão nominal até e incluindo 0,6/1kV;

Especificações:

Características:

• Fonte de calor: queimador de gás de propano tipo fita AGF
• Estruturado com 3 fileiras de buracos transversais, largura frontal média do queimador: 15 mm, diâmetro do buraco: 1,32 mm, distância entre o centro: 3,2 mm.
• Uma fila de furos polidos no buraco piloto para preservação da chama em ambas as faces da placa do queimador.
• Dois termopares são instalados horizontalmente separados 45 mm à esquerda e à direita da linha central do queimador para verificar a temperatura.
• Controladores de fluxo de massa para regular o fluxo de gás e ar, com uma precisão não inferior a 1,5%.
• O software pode mostrar a temperatura de calibração do queimador, a taxa de fluxo de propano e ar, etc.
• A corrente é fornecida por um transformador estelar trifásico com capacidade suficiente para manter a tensão de ensaio necessária quando a integridade do circuito não pode ser mantida.
• Indicador de ligação do condutor (indicador LED) para formar uma corrente.
• O valor da tensão é automaticamente definido por software e ajustado por um controlador de painel.
• Display digital dos dados de corrente e tensão, precisão da corrente é de 0,001A.
• Protecção da corrente utilizando fusível com 2A.
• Os dados de medição em tempo real de toda a corrente e tensão são recolhidos por computador e as curvas de corrente e tensão são geradas.
• Quando a integridade do circuito não pode ser mantida, a luz indicadora correspondente é apagada, o computador determina automaticamente o estado e registra o tempo,E envia o alarme de som e luz.
