Teste de determinação da distância de falha do cabo subterrâneo CFL

Introdução:

Teste de determinação da distância de falha do cabo CFL Pode testar todos os tipos de cabos de alimentação (classe de tensão 1KV~35KV), cabos locais, cabos coaxial, curto-circuito, terra, vazamento de alta resistência, falha de flashover de alta resistência das linhas aéreas metálicas,e o contato quebrado e ruim do cabo.

Teste de determinação da distância de falha do cabo CFLTambém pode testar o comprimento do cabo e a velocidade da onda elétrica no cabo.

Para ensaiar a falha de arco HV do cabo, a resistência de aterragem alta e baixa, curto-circuito e quebra do cabo, mau contacto, etc.;

Se equipado com localizador de falhas, pode determinar a posição exata do cabo quebrado, aplica-se a cabos de alimentação em vários tipos, tensão e cabo de comunicação;

Características:

Ele usa o método de impulso LV e o método de flashover HV para testar, pode testar tipos de falha do cabo, se equipado com localizador de som,pode determinar com precisão a posição do ponto de falha.

Alta precisão, adota uma técnica de amostragem de alta velocidade, a velocidade de amostragem A/D é de 100 MHz, a resolução é de 1m, a área cega de detecção é de 1m.

Alto grau de inteligência, resultados de teste automaticamente exibidos pelo LCD.

Pode armazenar e rever a forma de onda e os parâmetros, essas informações não serão perdidas após a desligação.

Display duplo, comparar a forma de onda medida e a forma de onda normal do cabo de falha, beneficiar de uma maior detecção da falha.

Com função da proporção de expansão da forma de onda, mudar a proporção da forma de onda, expandir a forma de onda para testar.

Indicar diretamente a distância direta ou a distância relativa entre o ponto de falha e o ponto de medição.

Pode modificar a velocidade de acordo com diferentes cabos medidos.

Design portátil, de pequeno volume, com bateria recarregável, fácil de transportar e operar.

Parâmetros:

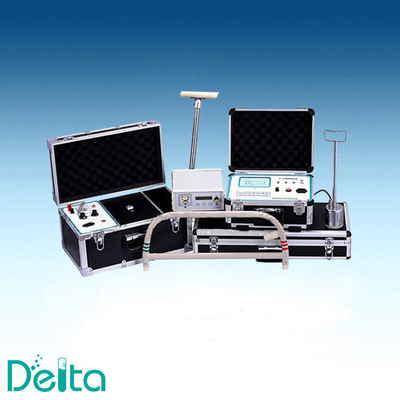

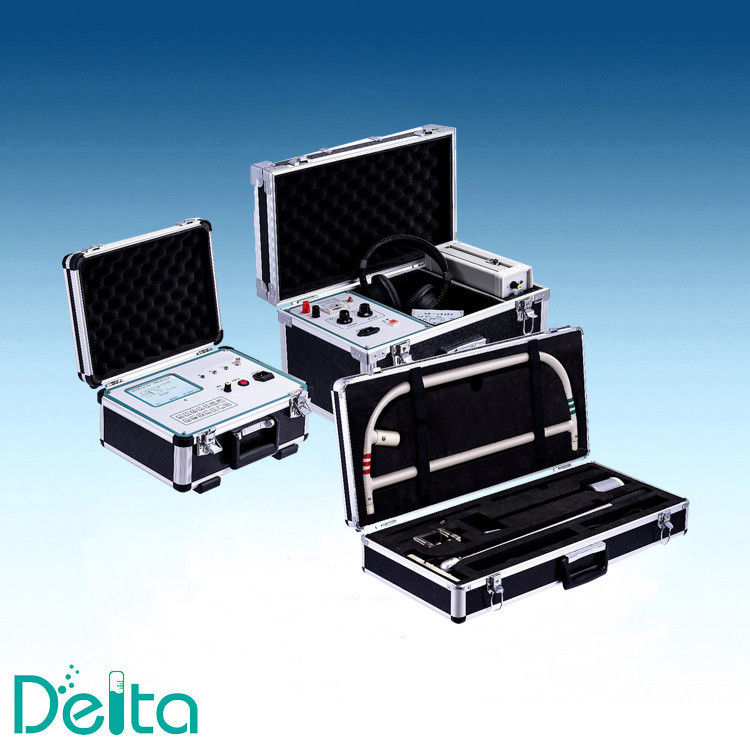

Teste de determinação da distância de falha do cabo CFL Imagem real:
