Material de construção BS476-7 Teste de propagação de chamas na superfície...Modelo: BS476-7

Introdução:

• Aplicável aos materiais de construção britânicos e à norma britânica de ensaio de alta ignição de ferro, conforme com as normas da BS 476-7,O método de ensaio para determinar a classificação da propagação da chama na superfície dos produtos.

• A BS 476-7 é utilizada principalmente para determinar a extensão da chama na superfície exposta da parede e do teto.com uma pequena chama para inflamar amostras, e determinação do fluxo de calor crítico.

• A área do painel radiante é de 850 mm×850 mm, o suporte da amostra de ensaio adota o método de arrefecimento a água, equipado com um quadro de calibração e um sensor de fluxo de calor, que pode calibrar o perfil do fluxo de calor.O equipamento de ensaio é mais exigido para o espaço do laboratório, para montar o instrumento de ensaio, o utilizador deve dispor de mais medidas de segurança.

Padrões:

BS 476 Parte 7

Área de aplicação:

• Materiais de construção;

Características:

• Este aparelho consiste num painel de radiação montado verticalmente num ambiente circundante e apoiado numa estrutura.

• O painel de radiação está manchado com uma mistura de gás e ar.

• O painel de radiação é de 850 mm quadrados para um bloco de queimador de tipo refratário poroso concebido para proporcionar uma combustão eficiente da mistura ar-gás-ar,com uma largura máxima de 10 mm ou mais, mas não superior a 15 mm,.

• O painel de radiação e o seu entorno são apoiados numa estrutura de modo que o centro do painel esteja a cerca de 1250±100 mm acima do nível do chão.

• Um suporte para amostras e um dispositivo de chama piloto montados num dos lados do aparelho.

• O suporte da amostra é constituído por uma estrutura de aço resfriada a água com placas faciais resfriadas a água.As placas faciais são sobrepostos as amostras por 20±2 mm em suas bordas superior e inferior e sobre a borda vertical adjacente ao painel de radiação.

• Uma pinça de mola é colocada para prender a amostra contra as placas da face.

• O abastecimento de água portátil para o detentor da amostra faz com que a temperatura máxima não exceda 35 °C na saída do detentor da amostra.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• A altura do suporte da amostra está articulada de modo a permitir que seja balançada horizontalmente, longe da face do painel de radiação entre os ensaios,da posição de ensaio para a posição de espera e vice-versa.

• O queimador piloto consiste num tubo de aço.

• As condutas de abastecimento de gás e ar para o painel de radiação contêm medidores de caudal, reguladores de pressão, válvulas de controlo e dispositivos de segurança.

• Métro de fluxo de calor: Faixa: 0 ~ 50 kw/m2; Emissividade da superfície:ɛ=0,95±0.05.

• Placa de calibração simulada com suporte, medidor de fluxo de calor calibrado e montagem.

Parâmetros:

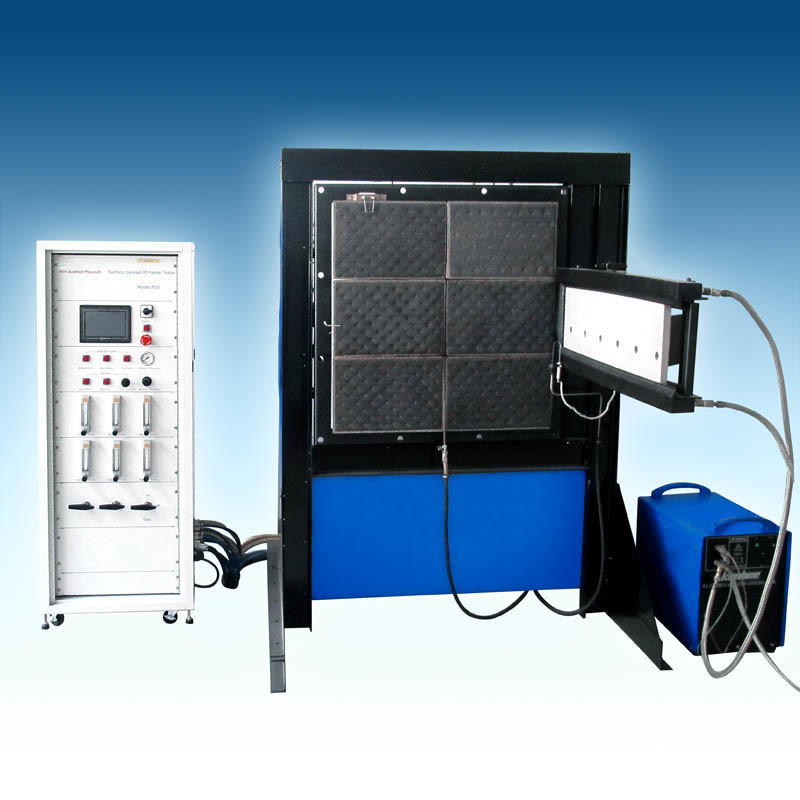

BS476-7 Teste de propagação da superfície da chama Imagem real:
