Ponto de combustão únicoSBI

Introdução:

• The Single Burning Item SBI is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• A amostra é montada num carrinho que é posicionado num quadro debaixo de um sistema de escape.As taxas de liberação de calor e fumo são medidas por instrumentos e as características físicas são avaliadas por observação..

Padrões:

• EN 13501;

• EN 13823;

Área de aplicação:

• Materiais de construção;

• Outros;

Características:

• O SBI de combustível único consiste num carrinho, numa estrutura fixa, num capô de recolha de gás, num colector, num tubo de escape do tipo J, num ventilador centrífugo, num dispositivo de controlo da velocidade do vento,a secção de medição global, gabinete de análise de gases, sistema de aquisição de dados;

• O carrinho pode ser instalado com duas amostras verticais. O fundo do ângulo vertical é um queimador de caixa de areia.e o sistema de detecção de chamas estiver equipado com um dispositivo de protecção contra incêndios;

• O quadro fixo suporta o capô de captação de gás. O quadro é fixado com um queimador auxiliar e equipado com um sistema de detecção de chama como dispositivo de protecção contra a ignição;

• Receptor de gás de aço inoxidável, situado na parte superior do quadro fixo, utilizado para recolher gases de combustão;

• Tubo de escape de fumo de aço inoxidável tipo J, com diâmetro interno de (315 + 5) mm e isolamento de algodão mineral resistente a altas temperaturas de 50 mm;

• O sistema de escape de fumo deve expulsar fumo continuamente a uma velocidade de 0,50 m3/s-0,65 m3/s e ser regulado por conversão de frequência;

• Controlador de fluxo de massa, gama de medição de 0 g/s-2,5 g/s, precisão de leitura não inferior a 1,5%;

• O fornecimento de gás pode ser controlado automaticamente até à taxa de escoamento de 647 mg/s e 2000 mg/s, o sistema de controlo de gás pode garantir que a velocidade do fornecimento de gás no processo de alterações de ensaio não exceda 5 mg/s,para garantir a produção de calor de 30.7 + 2 kW;

• O sistema de amostragem de gases de combustão é constituído por um filtro de cinzas, uma armadilha de frio, duas colunas de secagem, uma bomba de amostragem e uma bomba peristáltica, de modo a tornar eficazmente limpo e seco o gás de amostragem;

• Analisador de oxigénio paramagnético, gama de medição de 0-25%, medindo a concentração de oxigénio no gás, gama de concentração de 0-25%, T90<12 segundos; Analisador de CO2 infravermelho não dispersivo: CO2:0 ~ 10%;

• Uma tubulação com um comprimento de 2155 mm, equipada com uma sonda de pressão, três termopares, uma sonda de amostragem de gás e um sistema de luz branca;

• sonda bidirecional, com um intervalo de pelo menos (0-100) Pa e precisão do sensor de pressão de entrada de 2 Pa ligado; o tempo de resposta da saída do sensor de pressão em 90% é de, no máximo, 1s;

• O sistema de iluminação é de tipo incandescente, com temperatura de cor (2900 + 100) K, e a junção flexível é instalada no lado do tubo de escape;

• Detector de fotodiodos de silício, com estabilidade linear de 0,1%;

• O ar é introduzido no tubo lateral para manter a limpeza do dispositivo óptico, o que pode ser realizado por ar comprimido;

Parâmetros:

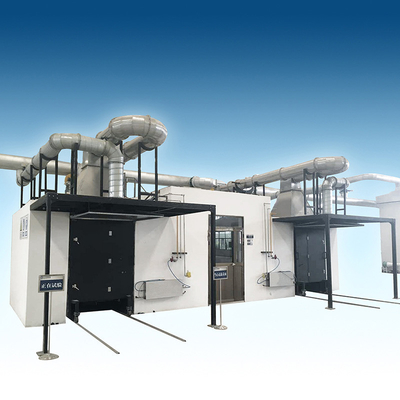

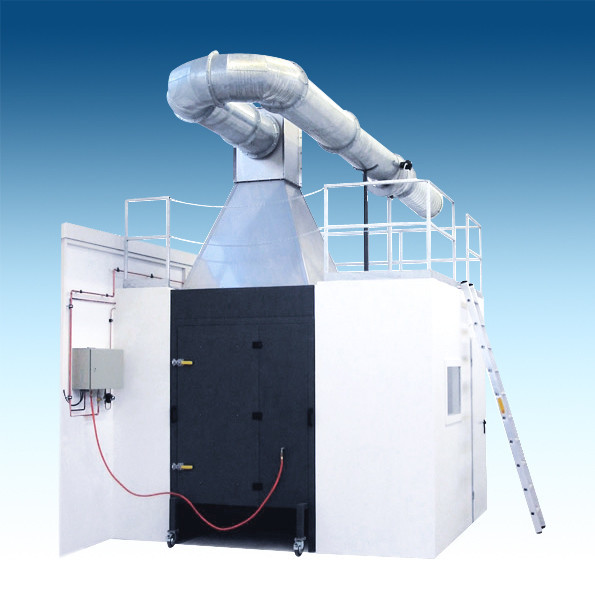

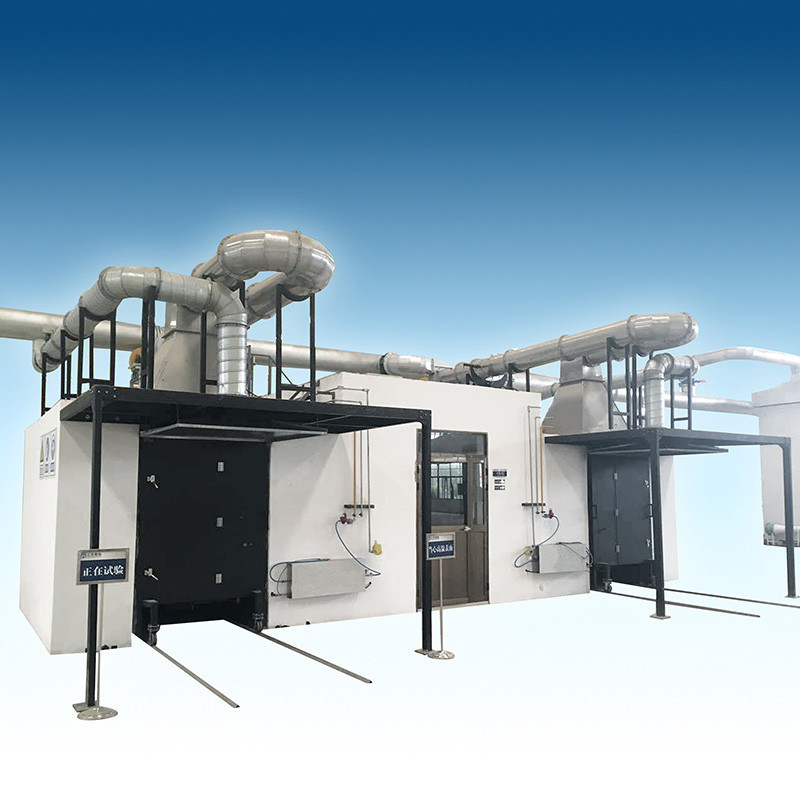

Item único queimado SBI Real Picture:
