FRP EN ISO9239-1 Teste de painéis radiantes de pavimento

Introdução:

• OISO 9239-1 Teste de painéis radiantes de pavimentoÉ a pedra angular da reação dos materiais de piso aos ensaios de incêndio no sistema Euroclass.

• ISO 9239-1 Teste de painéis radiantes de pavimentoMedir a propagação da chama da amostra, sob exposição térmica, utilizando uma fonte de ignição radiante.A exposição térmica é a de um incêndio que cresce na sala de origem que através de uma abertura de porta, irradia para os pavimentos de uma sala ou corredor adjacente.

• ISO 9239-1 Teste de painéis radiantes de pavimentopodem também ser utilizados para ensaios de acordo com as normas ASTM E648 e DIN 4102; Parte 14.

Padrões:

• ISO 9239-1: Reacção aos ensaios de incêndio dos pavimentos - Parte 1: Determinação do comportamento de combustão utilizando uma fonte de calor radiante;

• ASTM E648-17: Método de ensaio padrão para fluxo radiante crítico de sistemas de revestimento de pisos que utilizam uma fonte de energia de calor radiante;

Área de aplicação:

• Materiais de construção;

• Ferrovia;

• Interno de automóveis;

• Outros;

Características:

• A câmara de ensaio resultante é isolada com uma placa de isolamento de silicato de cálcio e dispõe de uma janela de observação resistente à temperatura.

• O conjunto de suporte da amostra de aço inoxidável é montado numa plataforma deslizante para permitir um carregamento seguro e fácil da amostra de ensaio.

• O calor radiante é aplicado através de um painel a gás, inclinado a 30o, e dirigido a uma amostra de revestimento de piso montada horizontalmente.

• O painel radiante gera uma distribuição de fluxo de energia radiante que varia de um máximo nominal de 10,9 kW/m2 a um mínimo de 1,1 kW/m2.

• Exemplar de calibração simulado com suporte, medidor de fluxo de calor calibrado e montagem.

• A distância queimada até à extinção da chama é atingida e convertida, por calibração, num fluxo radiante crítico equivalente, em kW/m2.

• Fluxo de calor: faixa de 0 ~ 50 kw/m2; Emissividade da superfície: ε=0,95±0.05

• Um sistema de medição da fumaça, de acordo com a norma DIN 50055, é montado num quadro separado na pilha de escape.

• Estaca de comando para facilitar a utilização, permitindo a observação do aparelho e dos comandos durante a configuração e calibração do equipamento.

• Ignição automática do painel radiante e desligamento de segurança.

• Combustível automático de ignição de tipo T

• Capô de aço inoxidável com portas de medição de fumaça.

Parâmetros:

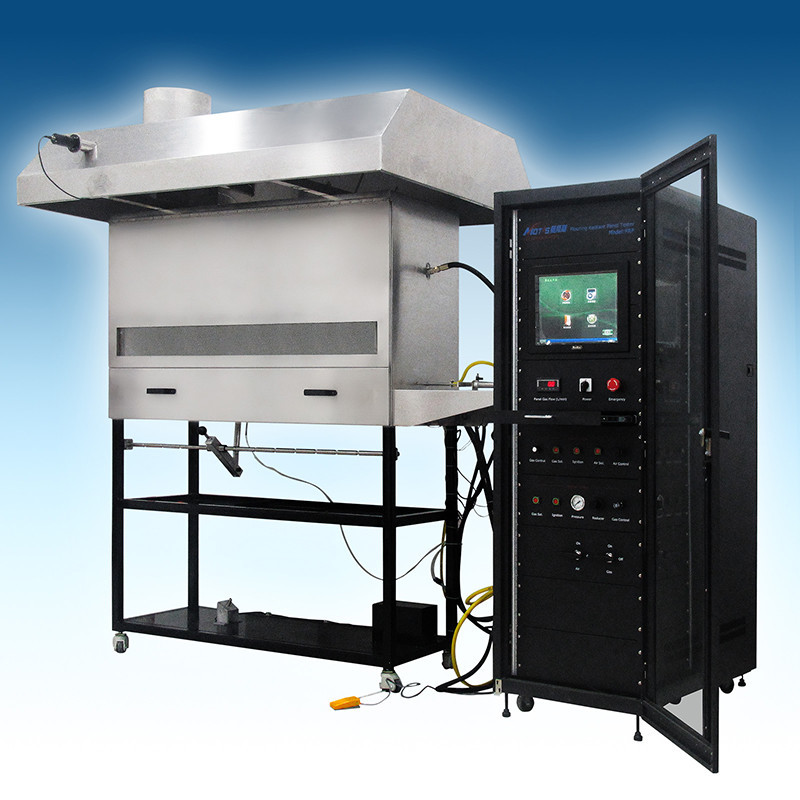

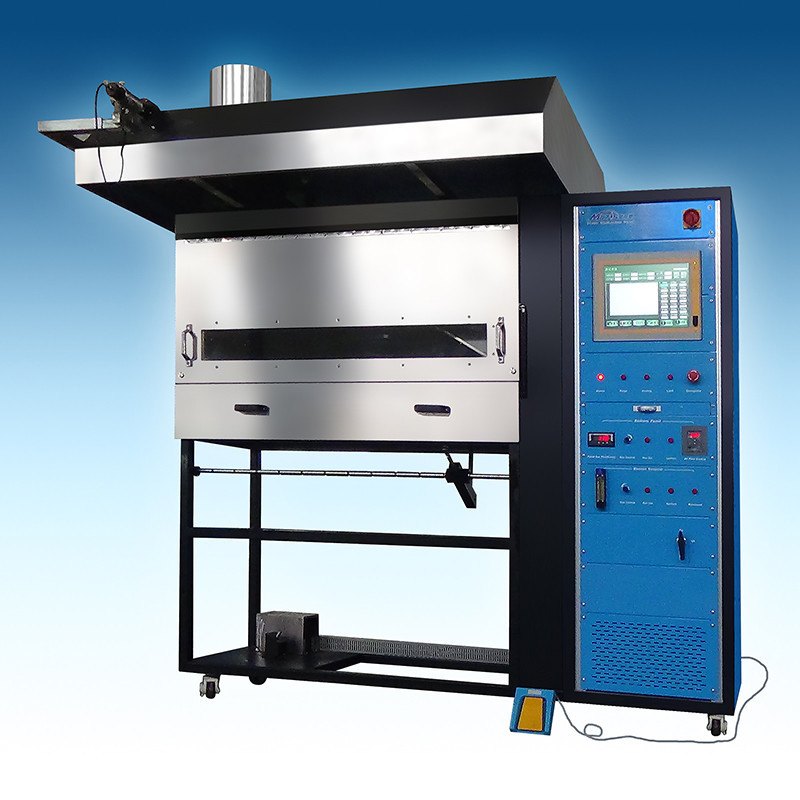

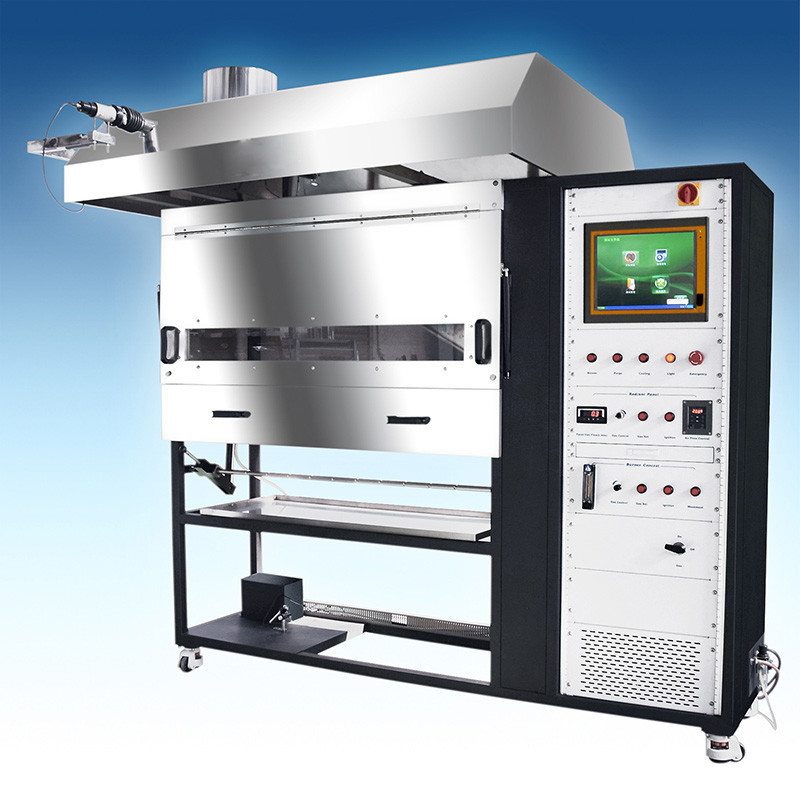

Teste do painel radiante do piso Imagem real:
