IMO ISO5658-2 Equipamento de ensaio da propagação lateral da chama na superfície das paredes, de acordo com a norma ASTM E1317

Introdução:

• Ensaios de propagação lateral da chama na superfície das paredes da OMI É utilizado para avaliar as características de combustão dos materiais de construção e dos materiais de navegação e medir a taxa de propagação da chama, a chama para ignição por distâncias,CFE (fluxo crítico na extinção) e libertação total de calor.

• This test method is originated from ISO 5658-2 (Reaction to fire tests–Spread of flame- Part 2 Lateral spread on building products in vertical configuration) and measures combustion characteristics of vertical specimen (155mmX800mm).

• A amostra é exposta a um campo de calor radiante razoável e é medida com um termocouple para o gás de escape calibrado através do progresso da combustão em mV.

• Ensaios de propagação lateral da chama na superfície das paredes da OMIRegista a velocidade de propagação da chama, depois regista o tempo de ignição e extinção da chama para cada distância das amostras.Calor para queima contínua (MJ/m2), Fluxo crítico no momento da extinção (kW/m2), Calor médio para queima prolongada (MJ/m2), Liberação total de calor (kW) etc.

Normas de referência:

• ISO 5658-2: Reacção aos ensaios de incêndio ¢ Propagação da chama - Parte 2 Propagação lateral em produtos de construção em configuração vertical;
• Resolução A. 653 ((16) da OMI: Recomendação relativa aos procedimentos de ensaio de ignição para a inflamabilidade dos materiais de acabamento das paredes, dos tectos e do convés;
• ASTM E 1317: Método de ensaio padrão para a inflamabilidade dos acabamentos de superfície marinha;

Especificações:

• Ferrovia para medir facilmente o fluxo de calor do painel radiante num intervalo de 50 mm;
• Programa da OMI para facilitar todas as calibrações e ensaios, bem como a impressão dos resultados por normas (OMI, ISO);
• Controlador de temperatura do painel radiante: Equipamento para impedir que a chama volte para o lado de trás do painel radiante, verifique a temperatura interna do painel radiante e bloqueie automaticamente o sol de gás.v/v em caso de contra-fluxo de chama;
• MFC (Mass Flow Controller) para medir facilmente a quantidade de calor do gás metano na medição do fluxo de calor crítico;
• Opções à prova de explosão de todos os sistemas de controlo para a segurança na combustão no painel radiante, bem como da válvula de controlo e da sua válvula de desligamento do gás (válvula solenoide) para evitar o retrocesso na conduta de gás;
• Câmera de vídeo para observar e guardar as condições de ensaio num programa durante os ensaios;
• Expulso: 0,01 m3/s;
• Dimensões: 1650*810*1985mm, 300kg;
• Fornecimento de energia: 220 V AC, 60 Hz, 10 A;
• Fonte de gás: gás propano, gás metano, gás acetileno, ar comprimido;

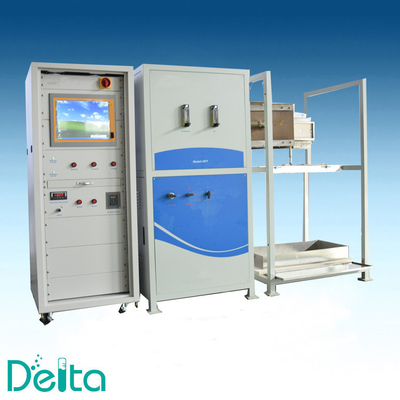

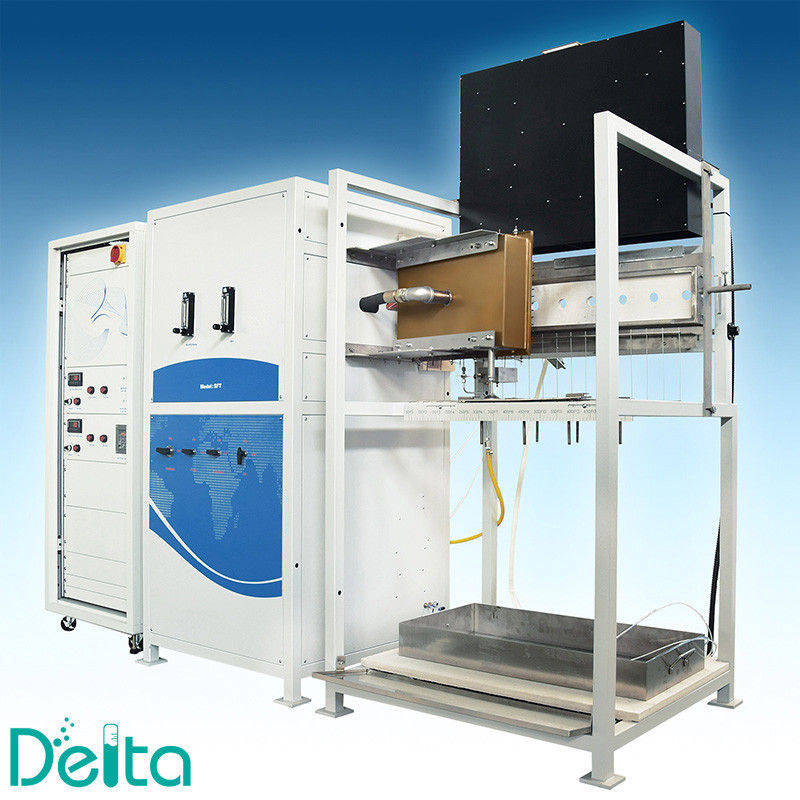

Ensaios de propagação lateral da chama na superfície das paredes da OMITesteiroImagem real:
