Teste de gotejamento de material de construção e material de encaixe...Modelo NF505

Introdução:

• O ensaio de gotejamento em conformidade com a NF P 92-505 é um ensaio complementar de reação ao fogo para a classificação M de materiais de construção e de acessórios.É utilizado para materiais de fusão térmica para os quais alguns inflamados ou não gotejam, produzidos por uma fonte de aquecimento, foram notados durante o ensaio principal.ou o ensaio de radiação (cabinete de epirradiador) para materiais rígidos ou flexíveis e grossos (NF P 92-501).

• Em princípio, a inflamação do algodão no ensaio de gotejamento leva à classificação M4.A classificação obtida no ensaio principal é mantida ou o material é degradado em função da existência de gotejamento não inflamado ou inflamado durante o mesmo ensaio principal.- Em caso de ocorrência de ocorrência sem inflamação ou com inflamação de curta duração no ensaio principal,Este esquema é igualmente aplicado ao ensaio complementar de persistência da chama (NF P 92-504) quando houver novamente gotejamento não inflamado ou inflamado durante este ensaio complementar..

Área de aplicação:

• Materiais de construção;

• Ferrovia;

• Interno de automóveis;

Características:

O aparelho de ensaio por gotejamento é constituído pelos seguintes elementos reunidos numa base comum:

• Na parte superior do primeiro suporte é colocada a fonte de radiação térmica de tipo epiradiador de potência nominal de 500 W,cuja superfície radiante é constituída por um disco de sílica fundida vítrea translúcida de diâmetro 100 mm.

• Um dispositivo de manobra móvel permite levantar ligeiramente o suporte do epiradiador para o fazer girar a 90° no plano horizontal, a fim de o retirar da peça de ensaio.

• O segundo suporte tem um conjunto ajustável em altura com, na parte superior, o suporte da peça de ensaio e, na parte inferior, o recipiente de queda, estas duas partes estando separadas por 300 mm.

• O suporte da peça de ensaio é constituído por um anel metálico sobre o qual se encontra uma grade circular plana de arame de aço inoxidável.

• O recipiente de gotejamento é constituído por um pequeno recipiente cujo fundo plano é inteiramente coberto por algodão.

• A guiding mark bound up with the epiradiator support and a graduated metal rule fixed to the pole of this second stand allow to adjust the distance between the radiant surface of the epiradiator and the upper face of the test piece.

Parâmetros:

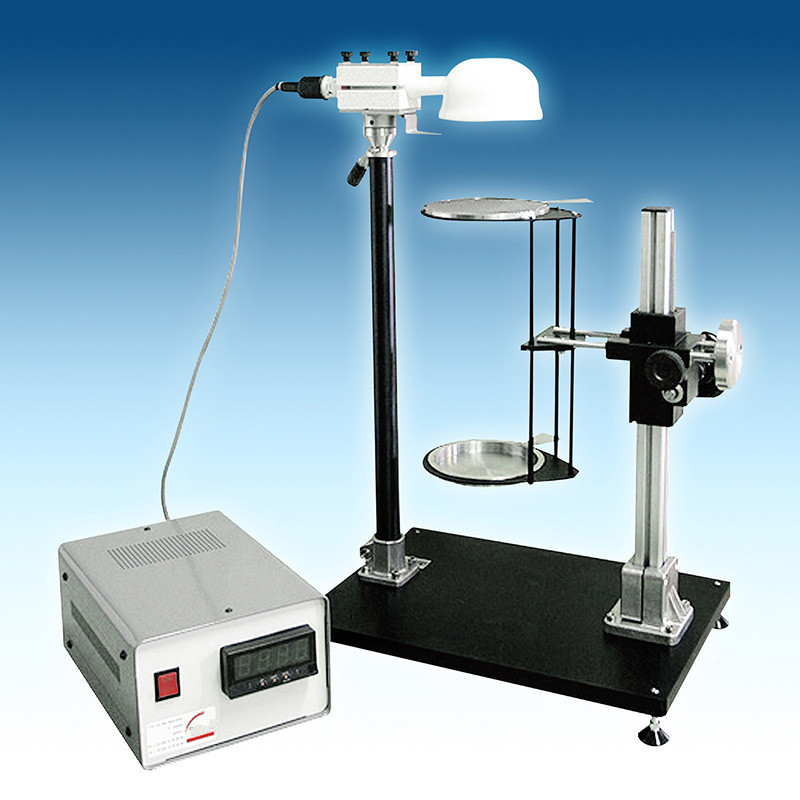

NF505 Teste de gotejamento Imagem real:
