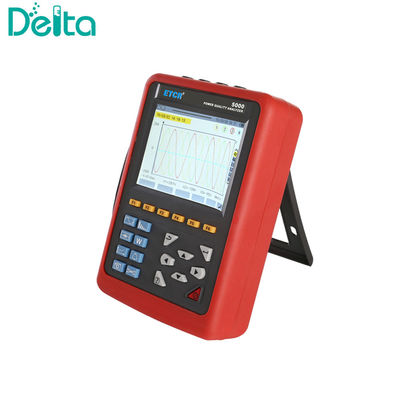

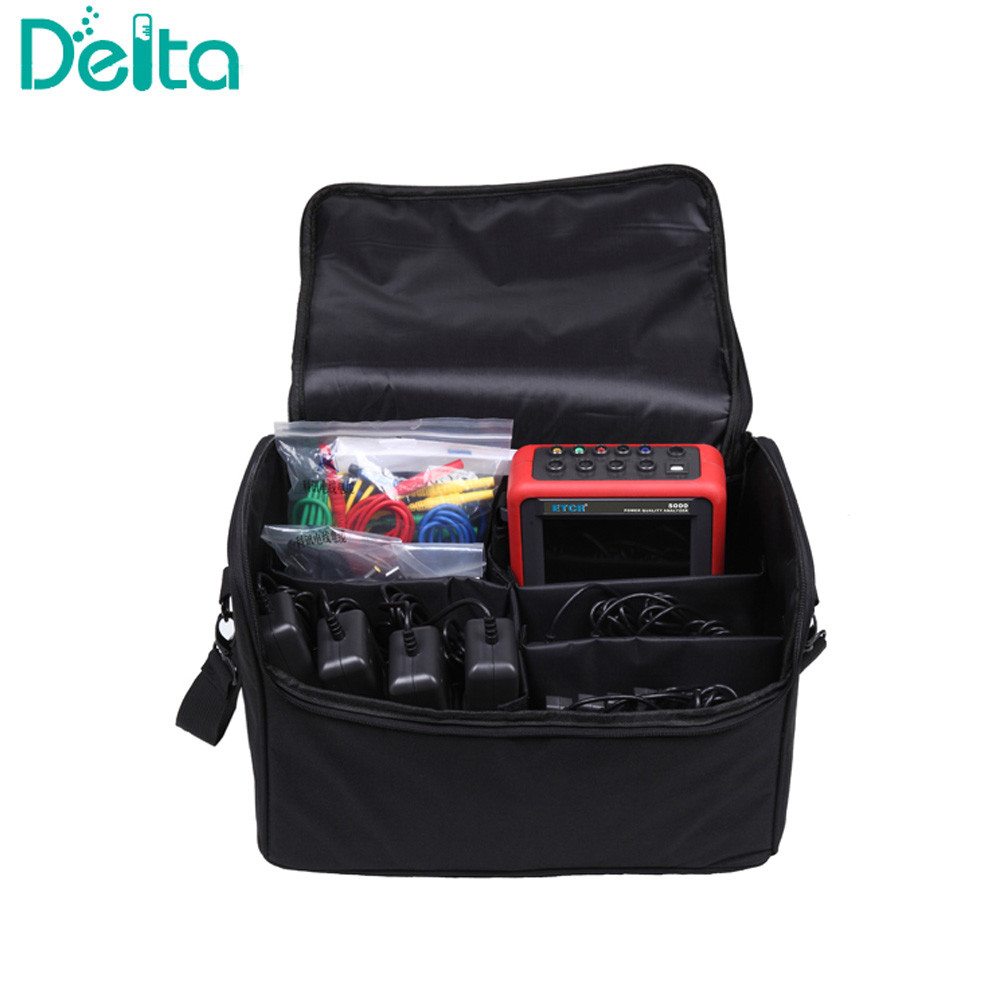

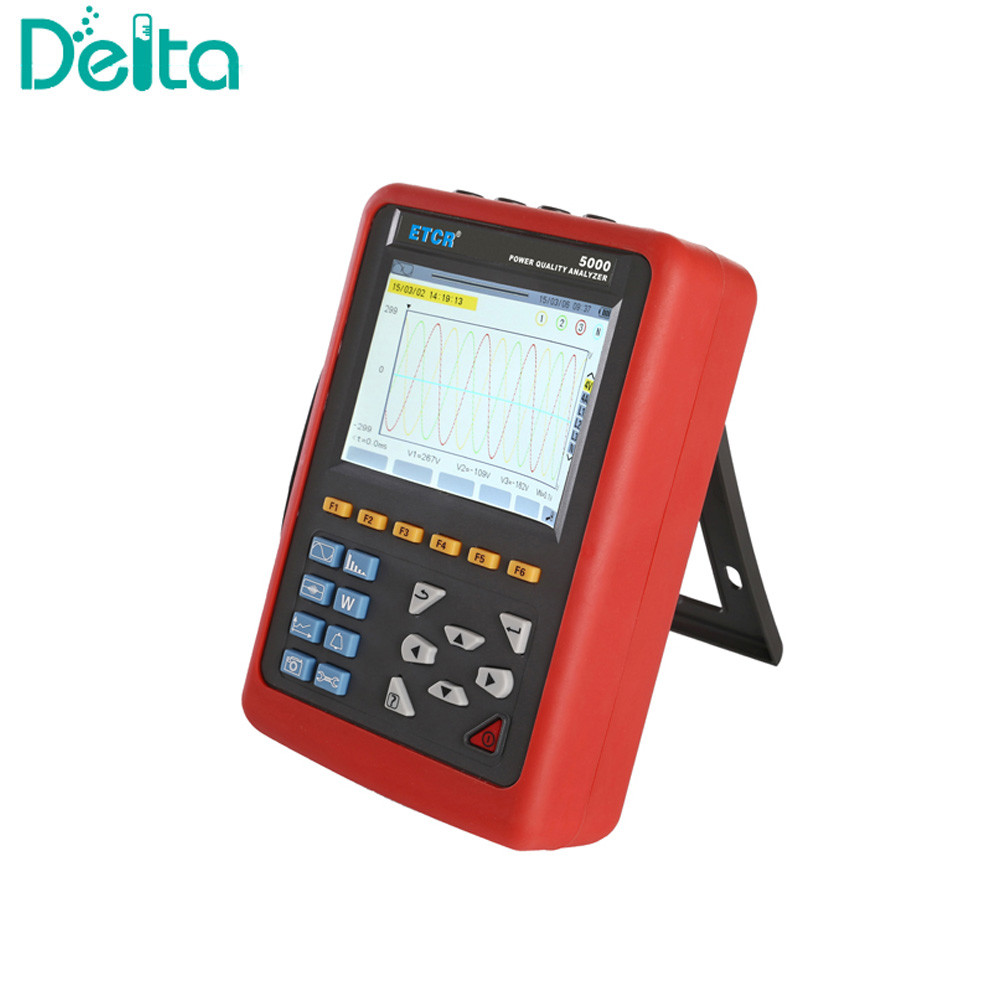

Analisador de qualidade de energia de três fases, registo de dados de qualidade de energia

Analisador de qualidade de energia de três fases, registo de dados de qualidade de energia

Introdução:
ETCR-5000Analisador de Qualidade de Potência de Três Fases, Registro de Dados de Qualidade de Potência éespecialmente concebidos para análise e diagnóstico abrangentes de todos os parâmetros elétricos de tensão, corrente, potência, potência, harmônica e fase.


Aplica-se à indústria elétrica, petroquímica, metalúrgica, ferroviária, empresas de mineração, instituições de investigação científica e departamento metrológico.
ETCR-5000 Analisador de qualidade de potência de 3 fases Registrante de dados de qualidade de potênciaé adequado paraEnsaios de campo de três fases, multifuncionais e inteligentes, operação homem-máquina concisa.

Parâmetros:

Fator de influência	Ponto de ensaio	Condição de base	Condições de trabalho
Temperatura do ambiente	Todos os parâmetros	(23±2) °C	-10°C a 40°C
Umidade relativa	Todos os parâmetros	40% ~ 60%	< 80%
Voltagem de fase a neutra	Todos os parâmetros	(100 ± 1%) V	1.0V~ 1000V
Voltagem de fase para fase	Voltagem real RMS fase a fase	(200±1%) V	1.0V~ 2000V
Corrente	Corrente real RMS	(5 ± 1%) A	10mA~ 1000A
Frequência de rede	Todos os parâmetros	50 Hz±0,1 Hz	40 Hz ~ 70 Hz
Mudança de fase	Potência activa e energia activa	Cosφ=1	Cosφ: 0,2 ~ 1.0
	Potência reativa e energia reativa	Sinφ=1	Sinφ: 0,2 ~ 1.0
Armónica	Todos os parâmetros	< 0,1%	00,0% ~ 100%
Desequilíbrio da tensão	Todos os parâmetros	< 10%	00,0% ~ 100%
Tensão de funcionamento do dispositivo	Todos os parâmetros	DC9.8V±0.1V	DC9.5V~10.5V
Campo elétrico externo, campo magnético	Todos os parâmetros	Deve ser evitado
Posição de ensaio	Parâmetros relacionados medidos da corrente	Testado fio no centro da pinça.

Fornecimento de energia	Bateria recarregável de iões de lítio 9.6V, carregador de reserva.
Indicador da bateria	O símbolo da bateria mostra energia de descarga.
Consumo de energia	Consumo de corrente do ensaio normal 490 mA, durante 8 horas de trabalho contínuo.

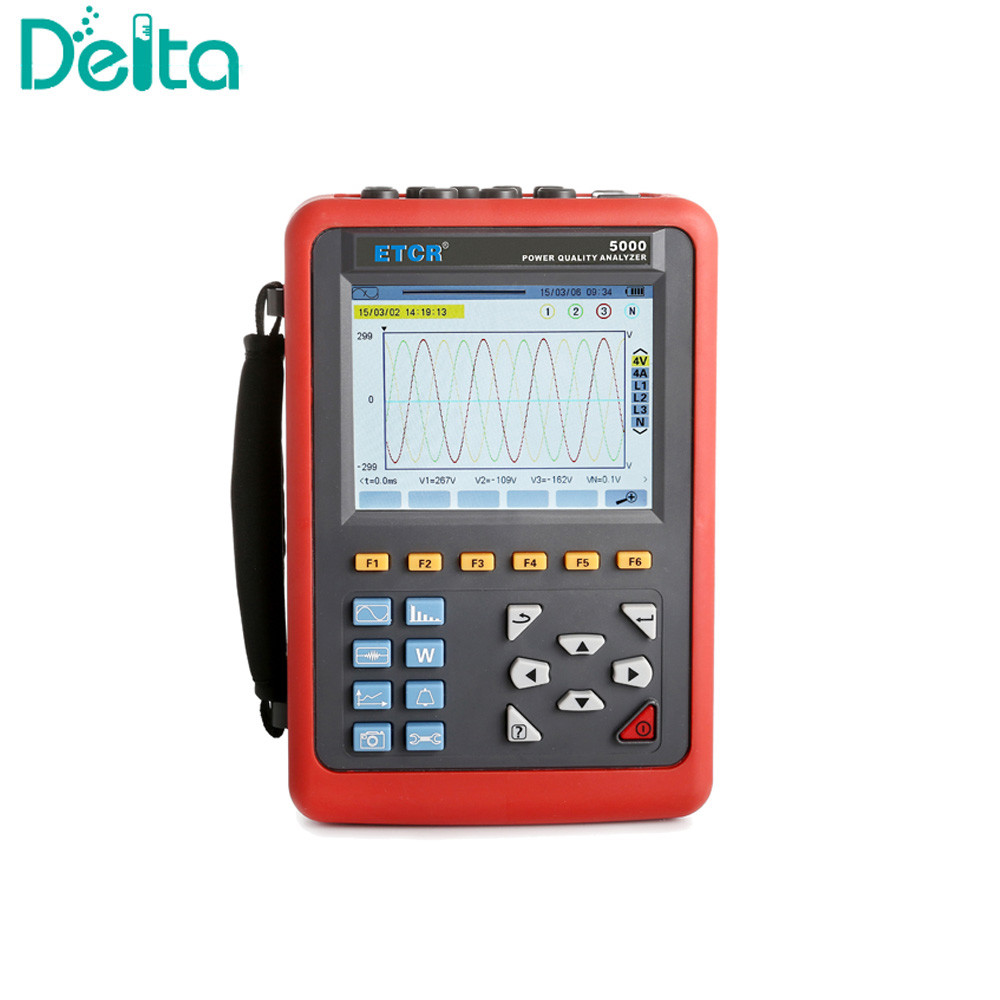

Modo de exibição	Ecrã LCD a cores, 640 pontos*480 pontos, 5,6 polegadas, domínio de exibição: 116mm*88mm.

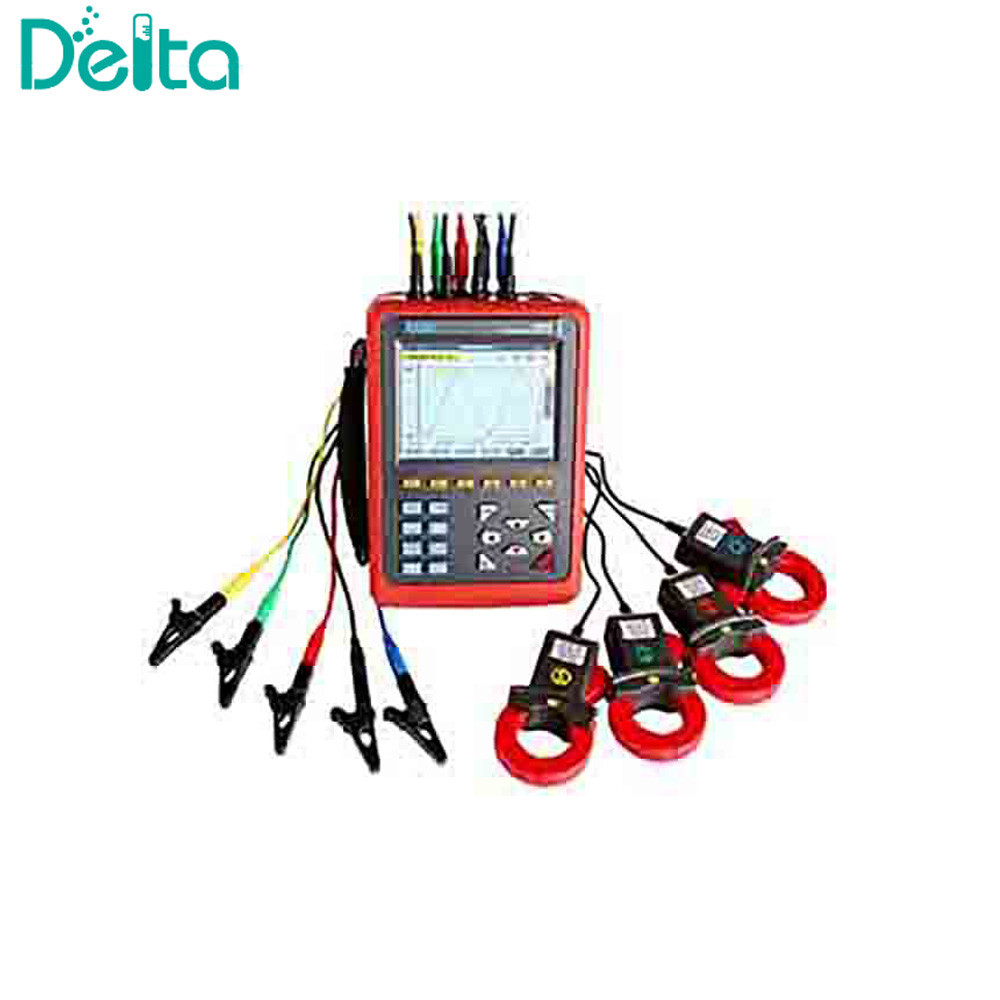

Tamanho da pinça	008 pequena pinça de corrente afiada: 7,5 mm*13 mm; 040 pinça de corrente circular: 35 mm*40 mm; 068 pinça de corrente circular: 68 mm*68 mm;
Dimensões do instrumento	L*W*H: 240mm*170mm*68mm.

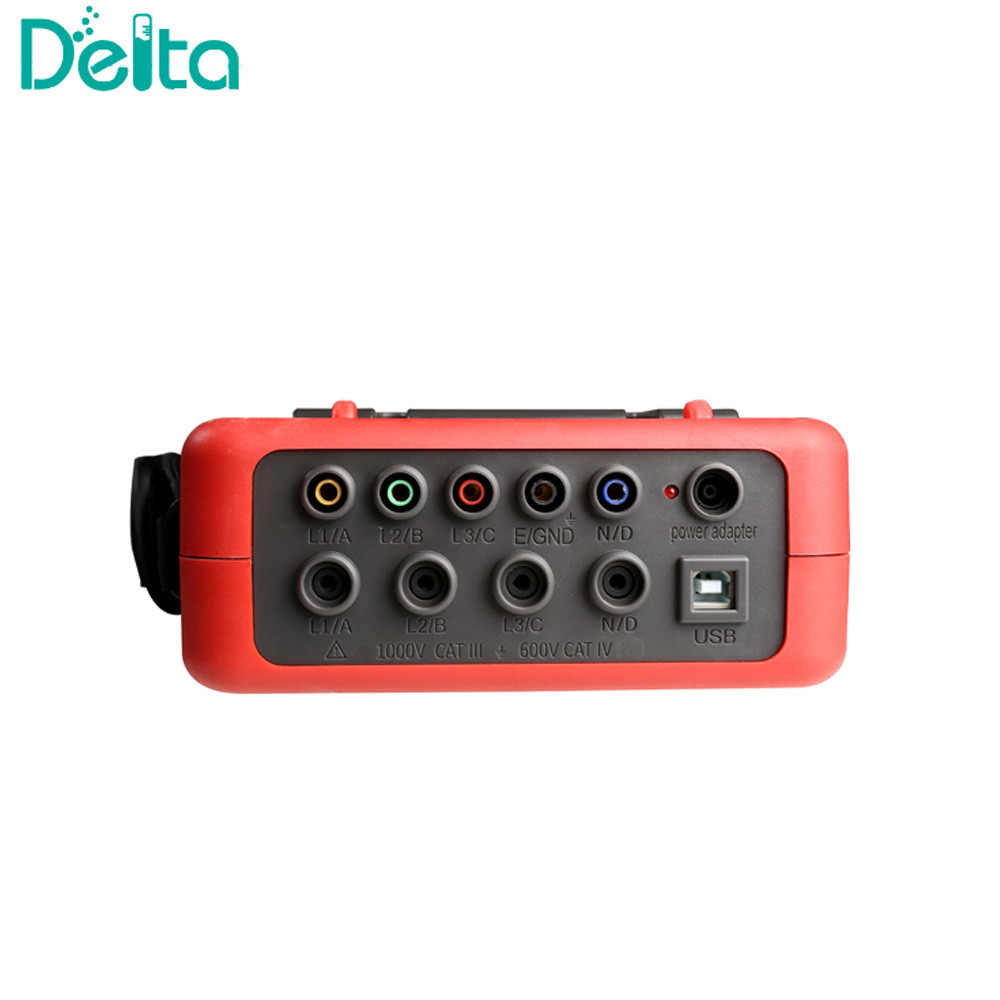

Número de canais	4U/4I.
Voltagem de fase para fase	1.0V~2000V.
Voltagem de fase a neutra	1.0V~1000V.
Corrente	008 travagem de corrente: 10mA~10,0A; 040 corrente de travagem: 0,10A~100A; 068 corrente da pinça: 1,0A~1000A; Transformador de corrente opcional: corrente de entrada do instrumento 1mA~500mA.
Frequência	40 Hz ~ 70 Hz.
Parâmetros da electricidade	W, VA, Var, PF, DPF, cosφ, tanφ.
Parâmetros energéticos	Wh, Varh, Vah.
Armónica	Ordem 0 a 50.
Distorção harmónica total	Ordem 0 a 50, em cada fase.
Modo especialista	- Sim, sim, sim.
Número de registos transitórios	150 conjuntos.
Flexores de tensão	- Sim, sim, sim.
Modo atual de arranque	Sim, 100 segundos.
3 fases de desequilíbrio	- Sim, sim, sim.
Registo	300 dias ((gravação simultânea de 20 parâmetros, gravação de um ponto a cada 5 segundos).
Valor registado Min/Max	Medição dos valores máximos e mínimos ao longo de um período de tempo.
Alarme	40 tipos diferentes de selecção de parâmetros, 12.800 conjuntos de registos de alarme.
Pico	- Sim, sim, sim.
Exibição do diagrama do fasor	Automaticamente.
Capacidade de instantâneos	60.
Língua do menu	Inglês/chinês.
Comunicação	USB.
Desligação automática	Quando uma campanha de alarme é iniciada ou uma busca por transientes, uma captura de corrente de entrada, ou um registro de tendência está pendente ou em andamento, o dispositivo não é desligado automaticamente.
	No outro modo de ensaio, 15 minutos sem apertar teclas, desligamento automático após 1 minuto.
Função de retroiluminação	Sim, adequado para utilização à noite e em locais escuros.

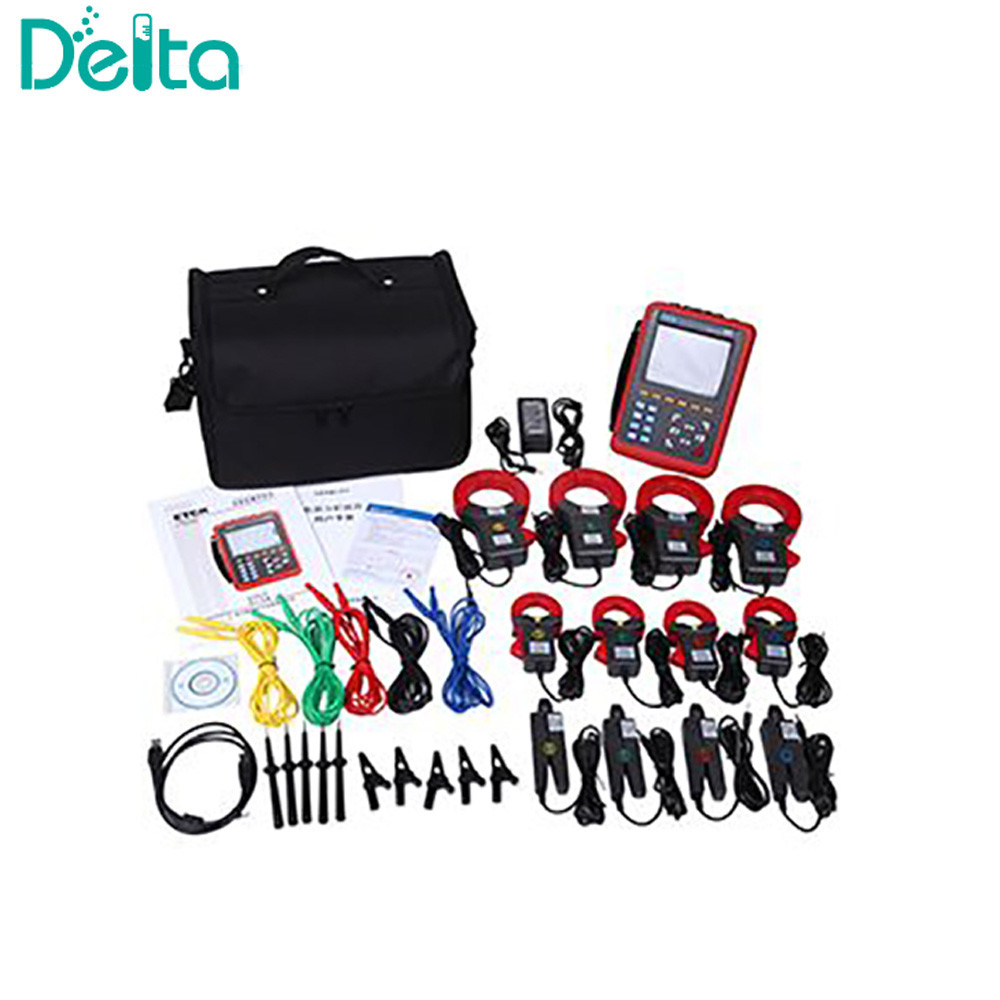

Peso	Anfitrião: 1,6 kg (com bateria).
	008 pequena pinça de corrente afiada: 170 g*4;
	040 pinça de corrente circular: 190 g*4;
	068 Presa de corrente circular: 510g*4;
	Fios de ensaio e adaptador de alimentação: 900 g;
	Peso total: cerca de 10,5 kg (com embalagem).
Comprimento do fio de ensaio de tensão	Três metros.
Comprimento do fio do sensor de corrente	Dois metros.
Temperatura de funcionamento e humidade	-10°C~40°C; abaixo de 80%Rh.
Ambiente de armazenamento	-10°C~60°C; abaixo de 70%Rh.
Impedância de entrada	Impedância de entrada da tensão de ensaio: 1MΩ.
Resistir à tensão	Resistir a uma tensão AC sinusoidal de 3700 V/50 Hz durante 1 minuto entre o cableamento do instrumento e a carcaça.
Isolamento	Entre os cabos do instrumento e a carcaça ≥ 10 MΩ.
Estrutura	Duplo isolamento, com camada de isolamento à prova de vibrações.
Regras de segurança	IEC 61010 1000V Cat III / 600V CAT IV, IEC 61010-031, IEC 61326, Grau de poluição: 2.
Tamanho da embalagem	400*270*270 (mm) (L*W*H)
Peso	8 kg

Funções:
Display de forma de onda em tempo real (4 canais de tensão/4 canais de corrente).
Valores RMS reais de tensões e correntes.
Os componentes de tensões de corrente contínua.
Valores máximos da corrente e da tensão.
Valores mínimos e máximos de corrente e tensão RMS de meio ciclo.
Display do diagrama do fasor.
Medição de cada harmônico até à ordem 50.
Os gráficos de barras mostram relações harmônicas de corrente e tensão de cada fase.
Distorção harmónica total (THD).
Potência ativa, reativa, aparente, por fase e acumulada.
Energia ativa, reativa, aparente, por fase e acumulada.
Factor transformador K.
Fator de potência (PF) e factor de deslocamento (DPF ou COSΦ).
Flexão de tensão de curta duração (PST).
Desequilíbrio de três fases (corrente e tensão).
