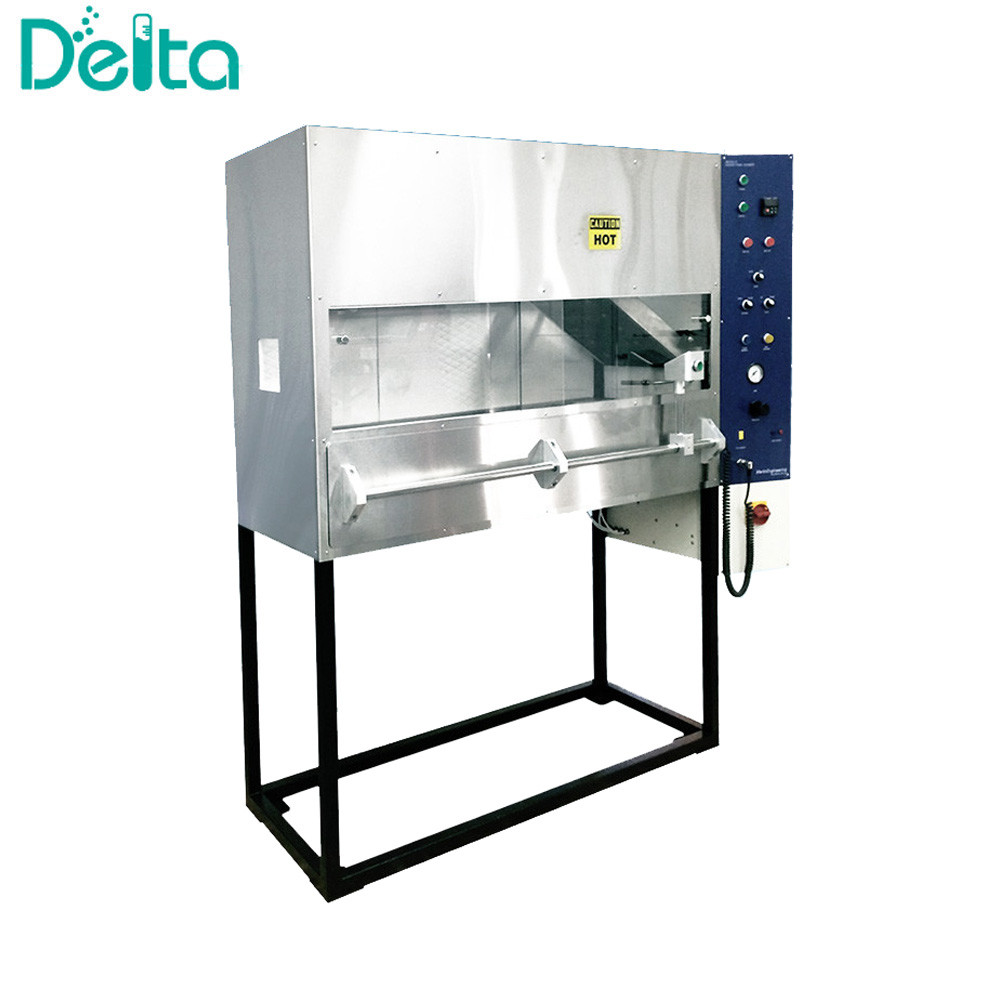

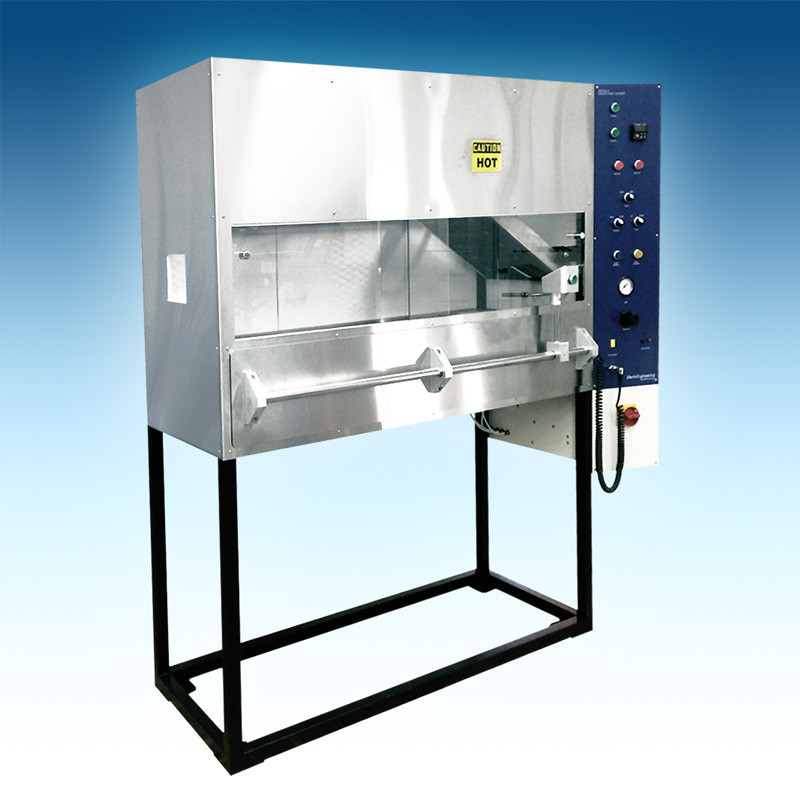

AC 25.856-1 Teste de propagação da chama de isolamento térmico ou acústico

AC 25.856-1 Teste de propagação da chama de isolamento térmico ou acústico

Introdução:
AC 25.856-1 Teste de propagação da chama de isolamento térmico ou acústico, pelo FAR Parte 25 Apêndice F Parte VI, is designed to evaluate the flammability and flame propagation characteristics of thermal or acoustic insulation material used in an aircraft cabin when exposed to an electric radiant heat source and a defined flame source.

AC 25.856-1 Teste de propagação da chama de isolamento térmico ou acústicoConsiste em:

• A câmara de teste do painel radiante é feita de aço inoxidável e com uma placa refratária interna de 0,5 polegadas. Consiste de uma janela de visão de vidro, uma chaminé interna e mesas deslizantes.
• A fonte de calor radiante é uma placa de aquecimento elétrico de 3 fases de 400 VAC com controlo de temperatura PID e uma precisão de controlo de temperatura de 0,1 graus.
• A fonte de calor radiante é montada num quadro com seis faixas radiantes de 76 mm de largura,com um diâmetro superior a 50 mm,.
• A placa de radiação é colocada na câmara de ensaio a um ângulo de 30 graus em relação ao plano horizontal da amostra.
• É fornecida uma mesa deslizante pneumática que permite ao utilizador controlar automaticamente a entrada e saída da amostra.
• O queimador é um queimador de propano-ar de 0,15 mm de abertura e axiosímetrica com um dispositivo de pré-mistura Venturi.
• Um queimador móvel (acionamento pneumático) que permite que a chama esteja horizontal e pelo menos 51 mm acima do plano da amostra.
• Um termocouple que pode ser inserido na parte traseira da caixa, a 279 mm da parede traseira da caixa, a 292 mm do lado direito da parede da caixa e localizado 51 mm abaixo da placa de radiação,com uma precisão de 2 graus.
• Fluxímetro de calor refrigerado a água com uma amplitude de medição de 0 a 50 KW/m2, equipado com um sistema de refrigeração por água autocirculada.
• O quadro de fixação de calibração tem três tomadas de 25,4 mm de diâmetro através da placa de suporte,o centro da primeira tomada a 191±3 mm da superfície da placa de radiação térmica e o centro das duas tomadas adjacentes a 51 mm de distância.
• Fornece dois suportes de amostra, dois suportes de amostra, um tipo padrão e um tipo curto para testes de gancho e laço.
• Equipado com sistema de aquisição de dados e software de janela.
