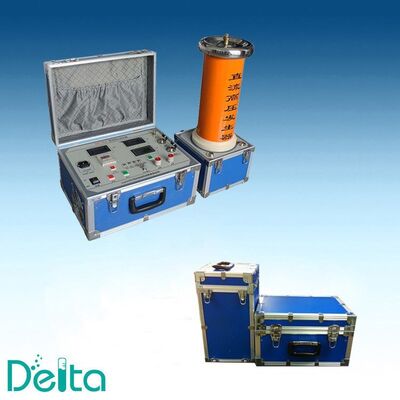

Conjunto de ensaio de alta tensão ZGF-400kV/3mA DC para ensaios de cabos e presas de 220kV

OConjunto de ensaio de alta tensão ZGF-400kV/3mA DCé um gerador de alta tensão de corrente contínua isolado por óleo e excitado em série, concebido para testes de campo e de laboratório de cabos de alimentação de classe 110 kV e 220 kV, arresters de ondas de óxido de zinco, buchas,Transformadores e equipamentos de comutaçãoFornece uma saída de 0-400 kV de corrente contínua ajustável a 3 mA de corrente nominal, com um valor de 0 kV.Função de medição automática da tensão de referência 75 U1mA para ensaio de corrente de fuga de MOA (arrestador de óxido metálico).

Aplicação

Os ensaios de resistência à tensão de corrente contínua continuam a ser o método mais prático para avaliar a condição de isolamento dos cabos cheios de óleo, dos cabos XLPE envelhecidos onde não estão disponíveis ensaios de corrente alternada,e para a medição da tensão de referência de 1mA (U1mA) e 0.75 U1mA de corrente de fuga de detectores de óxido de zinco. A classificação de 400 kV/3mA abrange detectores de 220 kV e sistemas de cabos de 110 kV com uma margem confortável,enquanto a construção modular leve permite que a unidade seja transportada para subestações e trincheiras de cabos por dois técnicos.

Principais características

• Fornecedores de energia elétrica
• Teste automático de MOA: mede a corrente de fuga U1mA e 0,75 U1mA, calcula a relação e imprime o resultado
• Alta estabilidade sob carga capacitiva; fator de ondulação superior a 0,5% na potência nominal
• Proteção contra sobrevoltagem, sobrecorrente e arranque zero com arranque automático
• Grande ecrã LCD com menu em chinês/inglês, curvas de tensão e corrente em tempo real
• Função integral de uma chave de 0,75 U1mA para ensaio de detectores
• Tanque de alta tensão isolado a óleo com opção de transformador refrigerado a ar ou refrigerado a óleo
• Projeto modular portátil: tanque HV, unidade de comando e cabos de ligação em caixas separadas

Especificações técnicas

Acessórios padrão

• Tanque de gerador HV cheio de óleo com bucha de saída HV
• Unidade de controlo digital com ecrã LCD e impressora
• Rodas de descarga para 400 kV
• Microampliômetros e cabos de medição blindados
• Cabos de aterragem e hastes de aterragem
• Segamentos de substituição e funil de enchimento de óleo
• Manual de utilização e manutenção em inglês
• Relatório de ensaio de fábrica e certificado de calibração

Normas de ensaio

O conjunto é concebido para suportar ensaios em conformidade com a norma IEC 60060-1 (técnicas de ensaio de alta tensão),IEC 60076-3 (níveis de isolamento dos transformadores de potência) e DL/T 596 (ensaios preventivos dos equipamentos de potência)Para os ensaios dos detectores de óxido de zinco, os procedimentos U1mA e 0,75 U1mA seguem as normas IEC 60099-5 e GB 11032.

Por que escolher este conjunto?

Cada unidade é montada, cheia de óleo e funciona a tensão nominal durante 1 hora antes da entrega, com a forma de onda de ensaio e a corrente de vazamento registadas no relatório da fábrica.A unidade de controlo armazena os últimos 50 registos de ensaio, que é conveniente para comparação periódica da corrente de vazamento do arrester no mesmo local.

Perguntas frequentes

P: O conjunto pode testar cabos de 220 kV?
R: Sim. 400 kV de corrente contínua cobre a tensão de ensaio de resistência de corrente contínua para cabos da classe 220 kV com margem.e podemos citar um modelo de 5mA se necessário.

P: Está incluída uma barra de descarga?
R: Sim, uma haste de descarga de 400 kV com chumbo de terra está incluída no âmbito de fornecimento padrão.

P: Qual é a garantia?
R: Garantia de um ano para o conjunto completo, com consultoria técnica ao longo da vida e fornecimento de peças sobressalentes durante dez anos.
